關于電磁閥幾位幾通，記得剛步入從事儀表工作。記憶猶新的是師傅說拿個兩位五通的電磁閥，由于并沒接觸這方面的內容，頓時腦袋一片空白，事后進行了知識的惡補知曉何為兩位五通電磁閥，再也不犯低級錯誤了！
由于是化工廠，這種工作地方是極其危險，稍有不注意容易發生事故，例如易燃易爆、有毒有害等。因此，這種工廠所用的閥門幾乎是氣動閥，一是利于現場防爆，二是驅動能源清潔。于是氣動閥的輔助配件，尤其是氣動開關閥，基本上用的是氣動電磁閥，用于壓縮空氣的氣流換向，從而實現氣動閥的開或關。
氣動閥門
在化工生產過程中，用得最為普遍的是兩位五通電磁閥。為何？這與氣動閥的執行機構有關。
氣動閥的氣缸有雙作用和單作用之分，雙作用的氣缸其有兩個氣室，分別通入壓縮空氣，即可實現氣動閥多閥桿做往復運動或角行程運動。因此，必須得用兩位五通電磁閥才能實現氣動閥的工作。
兩位五通電磁閥
兩位五通電磁閥
圖中的實物圖是兩位五通電磁閥，品牌時臺灣亞德客。
何為兩位？何為五通？如下解釋！
兩位說的就是其邏輯狀態，對其自身而言就是電磁閥線圈得電或失電，相對于閥門來說就是開或關兩種狀態。
三位指的是其工作有三種狀態對閥門而言，有開、保持、關三種狀態。例如，閥門工作時處于開位置突然斷電，閥門會保持在開位置。因此，這種閥門輔助配件的電磁閥有兩個線圈。
幾通指的是電磁閥的接口數，有多個個接口就是多少通，例如五通說明其有五個接口。這五個接口，一個用于壓縮空氣進，一組接口用于將工作壓縮空氣接入閥門氣缸，另一組接口是用來接***，防止排氣時噪聲過大。

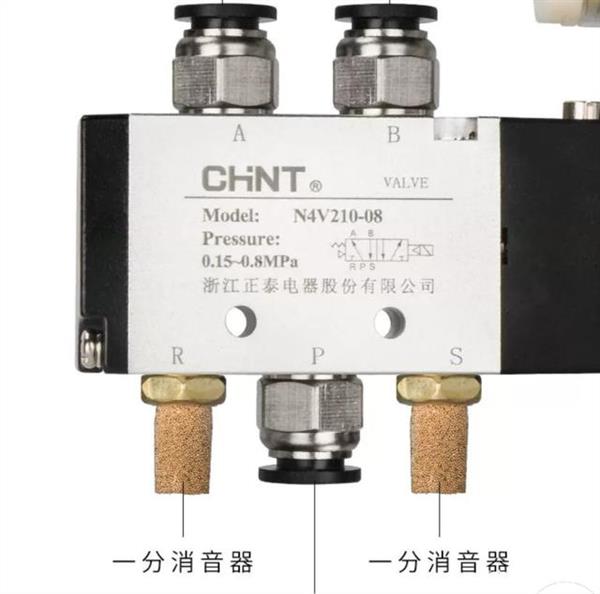

兩位五通電磁閥安裝***圖片
通過上面的實物圖清晰可見，其有五個接口，P口接壓縮空氣進，A接口和B接口分別接壓縮空氣出，用于氣缸動作。R接口和S接口用于氣缸排氣，安裝***防止噪聲過大。
與氣缸的連接，兩位五通電磁閥在線圈沒電情況P口與A口相通。假如是正作用的氣動閥，無需工作時處于關狀態，因此A口必須與氣缸的關進氣口相連接。反之，反作用的氣動閥，A口必須與氣缸的開進口相連接。
三位五通電磁閥與氣缸的連接圖
結束語：氣動電磁閥的幾位幾通是非常容易判斷的，尤其是幾通就看電磁閥的接口數目，這是很好理解的，對于幾位重要的是指氣動閥工作狀態。例如兩位氣動電磁閥，氣動閥工作狀態只有開或關，三位電磁閥，氣缸工作狀態有開、開保持、關、關保持，簡單的說就是開、關、保持三種狀態，因此氣動電磁閥采用兩個線圈來實現大門多工作。
