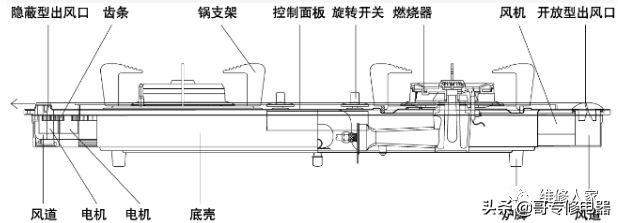

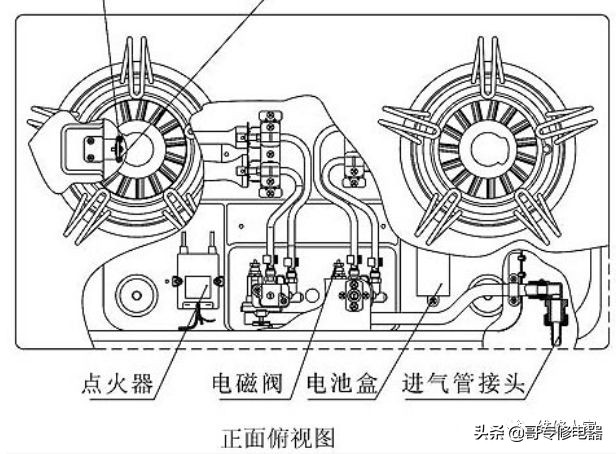

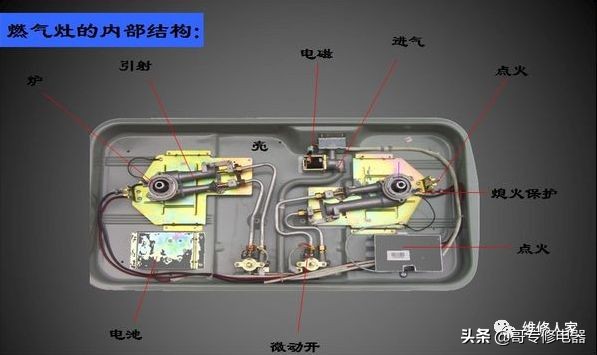

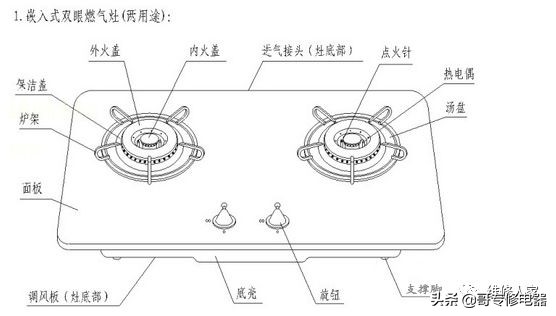

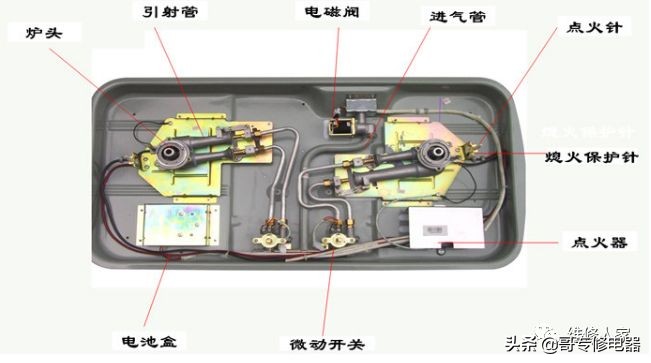

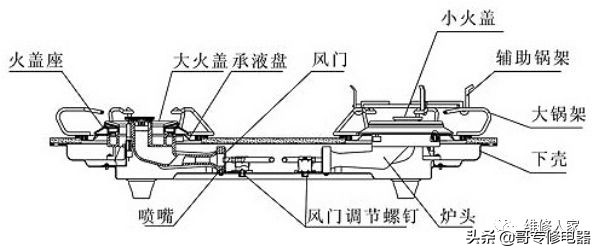

一、燃?xì)庠罹S修結構圖詳解
二、燃?xì)庠铍姶砰y結構圖

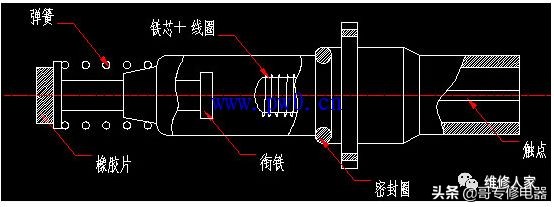

一種燃?xì)庠钣秒姶砰y，包括閥蓋、閥盤、閥內的磁芯、磁芯內的線圈和磁芯上的水平桿，磁芯的水平桿與簧片固定連接；簧片中間安裝彈簧作為支點，彈簧固定在支架上；簧片的一端設有橡膠噴嘴；閥盤上設有出風口；出風口的氣嘴與簧片上的橡膠嘴相對，形成一個開合結構。
電磁閥依靠電磁力拉入，啟動電流極小，工作穩定可靠，結構簡單。
燃?xì)庠畹碾姶砰y最大的優點是在沒有火燃燒的情況下，可以自動關閉燃?xì)猓乐姑簹庵卸尽?
目前燃?xì)庠畹碾姶砰y有兩種，一種是熱電偶電磁閥，另一種是離子熄滅電磁閥。我們可以根據熄火保護的類型來區分。一般熱電偶在旋鈕閥右側，離子在氣管彎頭附近。一個直接安裝在進氣管上，控制兩個燃燒器的進氣，另一個安裝在每個燃燒器的進氣口上。
三.燃?xì)庠铍姶砰y的作用
1.熱電偶電磁閥可以單獨控制燃燒器。

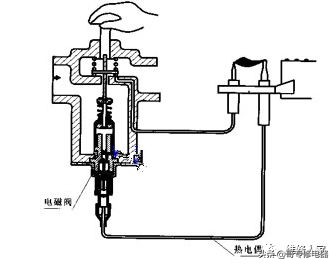

熱電偶滅火電磁閥體積相對較小，其內線圈為單線圈。熱電偶線插入內觸點，另一根線連接到電磁閥的外殼。點火時需要按壓?jiǎn)尉€圈電磁閥5秒左右，否則熱電偶產生的電動勢不足以關閉電磁閥。此外，還有一個帶有三個熱電偶的雙回路電磁閥，在點火初始階段由電池供電。當熱電偶產生足夠的電動勢時，電池就放棄供電，改用熱電偶。
2.實現了對離子淬火電磁閥的全面控制。

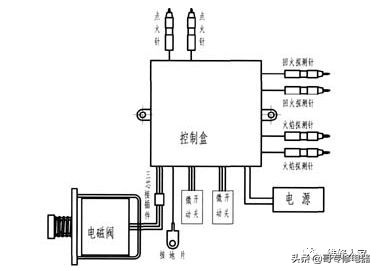

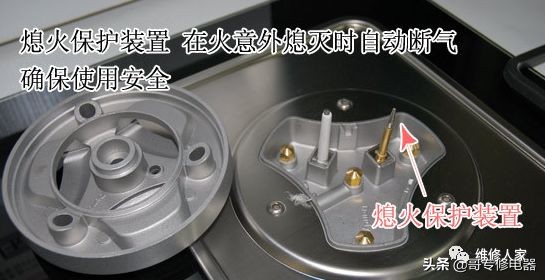

離子熄火保護電磁閥體積大。在氣管的末端，在萬向節的接頭處，當我們按下旋鈕時，我們觸摸微動開關，脈沖點火器檢測到后，我們關閉電磁閥。熄火時，離子熄火保護首先檢測到?jīng)]有電流通過，脈沖點火器反應并開始倒計時。如果是風太大引起的，火焰會在幾秒鐘內恢復正常狀態，如果熄火，也不會有電流通過倒計時。
燃?xì)庠铍姶砰y不工作的原因：如果燃?xì)庠铍姶砰y自動熄火功能失效，一般是閥體內部的接線墊片無法通電。建議請專業人士維修或更換閥體。也可以自己改。這并不難。更換電磁閥后，用強肥皂水檢查是否漏氣。
安裝燃?xì)庠铍姶砰y的注意事項：
安裝應平穩無間隙。最重要的是不要忘記放密封橡膠墊。密封性能更好。安裝時，密封應對齊，以防漏氣。
