“黑匣子”學習法可以讓初學者快速了解基本電路的特點和要點，有助于快速分析電路，快速分析電路故障。

了解電路結構有助于維修人員的快速故障定位。 關于電路結構，主要是理解其信號的流向，理解電路單元的功能。

無論是

整機的結構

GSM、WCDMA、CDMA2000、TD-SCDMA移動電話，移動電話的整體結構基本上都能用圖4.17所示的框圖來表現。

PMU是一種電源管理單元，通常提供斷電控制、電池接口、充電控制、復位、各種基帶和射頻電源。 部分PMU可能內置音頻放大器、時鐘緩沖放大器、SIM卡接口電路等。

數字基帶在軟件支持下提供通信協議處理、數字信號處理、提供整機功能控制和各種接口。

模擬基帶提供音頻信號處理、模數轉換、數模轉換，并提供監控接口、DAC控制接口。

RF部分是接收機整體、發送機單元。

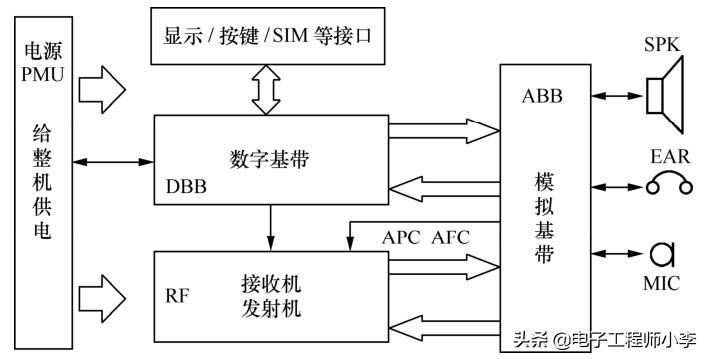

圖4.17手機整機結構示意圖

接收機射頻電路結構

手機接收機的射頻電路結構可以歸納為(超)外差接收機和直接變換接收機兩種。 手機射頻電路的結構有很多種，這里簡單介紹一些最基本的。

1 .超外差接收機

超外差接收機的主要部件是“下變頻器”——中通常稱為的“接收混頻器”。 可以根據其混合單元的個數來區分，常見的有超外差一次變頻接收機、超外差二次變頻接收機。

接收機中只有一個混頻電路的是超外差一次變頻接收機。 圖4.18示出超外差一次變頻接收機的原理框圖。

圖4.18超外差一次變頻接收機框圖

從圖4.18可以看出，這樣的接收RF單元包括：天線電路(ANT )、低噪聲放大器(LNA )、混頻器(MIX )、中頻放大器(IFAMP )和解調(DEMOD )、本機振蕩器(Lo )等

其中，低噪聲放大電路(LNA )輸入端的接收RF濾波器主要起到選擇工作頻帶、限制輸入帶寬、降低互調(IM )失真、抑制雜散信號、避免雜散響應、降低hxsdmj泄漏的作用，F(xiàn)DD系統

低噪聲放大電路的輸出端的RF濾波器通常起到抑制鏡像噪聲，進一步抑制其它雜波信號，減少hxsdmj的泄漏的作用。

低噪聲放大器提供恒定的增益而不退化接收機的線性，以便放大由天線感應接收的射頻信號，從而滿足接收混頻電路對輸入信號幅度的要求。

在混頻電路中，將從低噪聲放大電路輸出的接收RF信號與本機振蕩信號混合，得到接收機的中頻信號(IF )。

混頻電路和本機振蕩電路之間的濾波器稱為注入濾波器，除去hxsdmj的雜波信號。

中頻放大器將接收到的中頻信號放大到一定振幅，由后續的電路(例如模數變換或解調器)進行處理。 中頻放大器通常有很大的增益。

接收中頻信號被發送到解調電路。 數字手機解調通常采用正交混頻器，支持正交解調和下變頻。 由第二hxsdmj電路產生的信號經分頻移相電路處理后，向解調電路提供正交本機振蕩信號，該信號的頻率與接收中頻信號的中心頻率一致。 在解調電路中混合兩個信號，以恢復模擬接收基帶信號(RXIQ信號)。

解調的接收基帶信號被放大和濾波并發送到基帶電路，通過一系列處理恢復模擬語音信號。

2 .直接變換接收機

直接變換的線性接收器(DCR )是比較特殊的接收器，接收的射頻信號在混頻電路中直接解調出基帶信號，該接收器的電路結構如圖4.19所示。 這種接收機也稱為“零中頻”接收機，是最自然、最直接的實現方式。

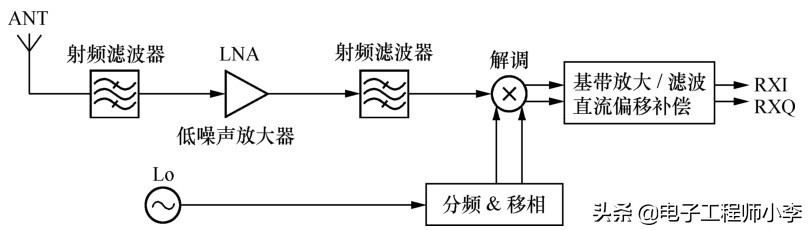

圖4.19直接轉換的接收機框圖

在該接收機中，hxsdmj(Lo )電路生成比接收RF載波信號數倍的信號，并且在對lo電路生成的信號進行分頻之后，將本地振蕩信號提供給混頻電路。

發射機電路結構

1.外差式發射機

圖4.20顯示外差發射機的示意結構圖。 這樣的發送器也被稱為帶頻率轉換的發送

機。

在圖4.20所示的發射機中，需發送的信息首先經基帶電路處理后，向射頻電路提供原始信息的數據信號。需發送的數據信息被調制到發射中頻載波上，得到發射中頻信號。發射中頻載波由發射中頻VCO電路產生。

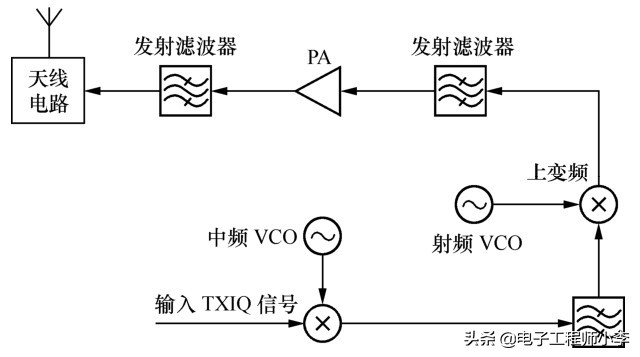

圖4.20 外差式發射機結構圖

發射中頻信號經中頻濾波器濾波后，被送到發射上變頻單元，與發射VCO電路產生的hxsdmj信號混頻，得到發射射頻信號。

發射射頻信號經發射射頻濾波器濾波后，由功率放大器進行功率提升。功率放大器輸出的信號經濾波后，由天線轉化成電磁波輻射出去。

2.直接變換的發射機

越來越多的移動通信設備開始使用直接變換的發射機。在直接變換的發射機中，將調制與上變頻合二為一，在一個電路中完成。直接變換的發射機電路結構如圖4.21所示。

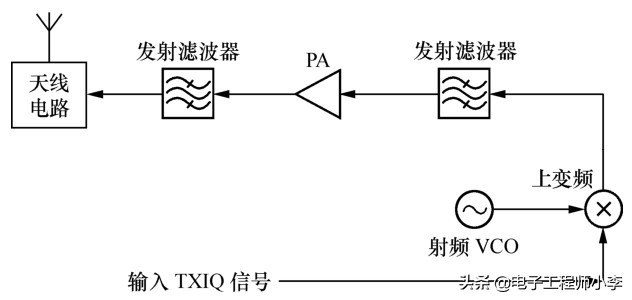

圖4.21 直接變換的發射機

在這種發射機中，基帶電路輸出的需發送的信息不再是調制到發射中頻載波上，而是直接調制在發射機射頻載波上。
