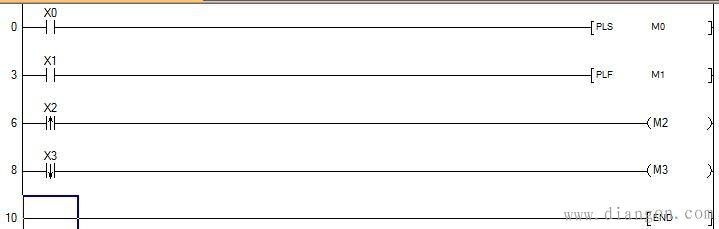

然后我們繼續編寫如下梯形圖：

仔細觀察是不是發現 ON/OFF取反X2和X3也能達到PLS和PLF的效果。
2.置位和復位指令：
置位：SET 復位：RST

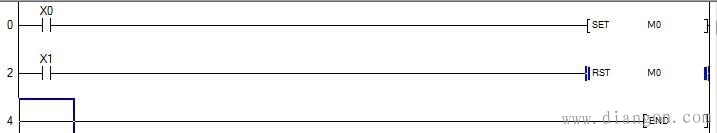

編寫梯形圖如下：

我們ON/OFF取反 X0和X1觀察M0的狀態。
會發現：當X0通后M0也通但X0斷后M0還是通，當X1通后M0斷開
所以我們可以理解為SET這個指令就是讓通 的狀態一直保持，直到RST后才斷開。
