plc控制電動機正反轉梯形圖_PLC實現電機正反轉控制編程實例 _反

時間:2017-01-03 22:29來源:未知 作者:admin 點擊:

TAGS標簽: 反轉 控制 電動機


今天給大家介紹正反轉控制吧!喜歡就收藏,點贊,轉發吧!謝謝
要求:1.能夠正反點動電機。
2.能夠選擇正轉,反轉電機。
3.能夠停止電機。
挺簡單的一個正反轉,能夠帶大家入門了解了。
我們首先分析下程序的要求,可以得知,需要輸入點5個 輸出點2個 分別如下分配:
輸入點:X0 急停 X1正轉啟動 X2反轉啟動 X3正轉點動 X4反轉點動
輸出點:Y0輸出正轉 Y1輸出反轉

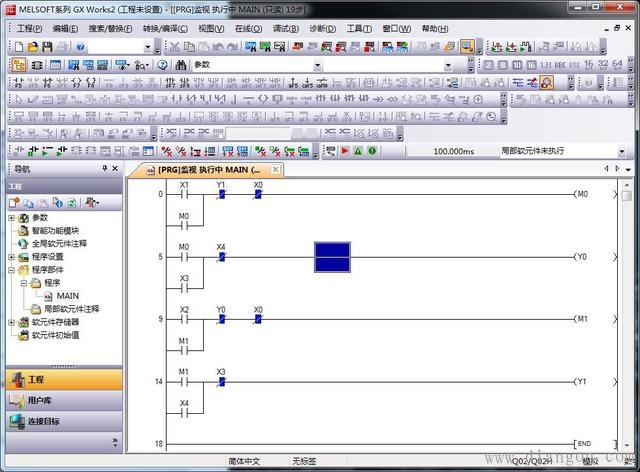

分配好輸入輸出點后我們就開始我們的梯形圖編寫,編寫完成后如下:


其中的M0和M1 是plc的內部輔助觸點。然后我們點擊模擬運行:


然后我們右鍵­——調試——當前值更改

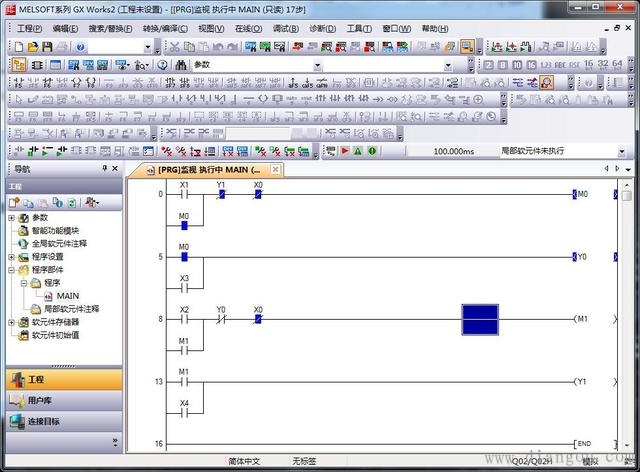

ON/OFF取反 “X3(正轉點動)”:
“Y0(正轉輸入)”能在X3通的時候通,斷的時候斷開,說明我們的點動效果達到目標。

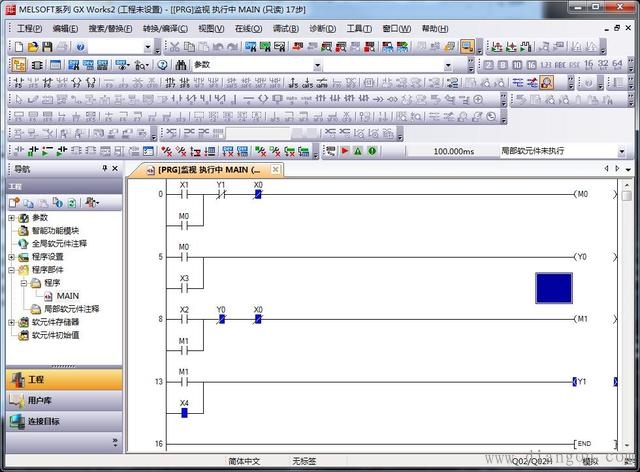

ON/OFF取反 “X4(反轉點動)”:
“Y1(反轉輸出)”能在X4通的時候通,斷的時候斷開,說明我們的點動效果達到目標

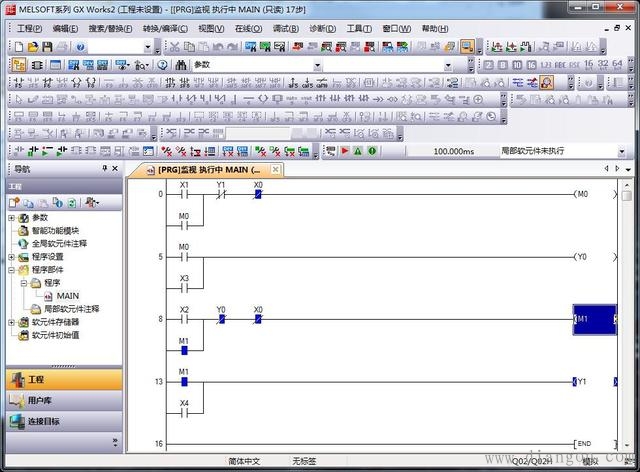

然后我們繼續調試“X1正轉啟動”,“X2反轉啟動”和“X0停止”
