供水行業流量計量設備-超聲波流量計

時間:2016-06-15 08:08來源:未知 作者:admin 點擊:

TAGS標簽: 流量計 計量設備 超聲波


  超聲波流量計是一種無阻塞式流量計[[4.。它是利用超聲波在水中傳播的時間隨流速變化的原理測量流量的。由流量變送器和流量轉換器兩部分組成,把上游超聲換能器K,和下游超聲換能器K2與管道成0夾角相對斜置安裝在流量導管上就構成了超聲波流量變送器。把流量變送器上的兩只超聲換能器和流量轉換器連接起來,便可從轉換器上得到與流量成線性關系的輸出信號。

  主要功能特點:

超聲波流量計

  ◇具有完全自主的知識產權-----和5項高技術創新

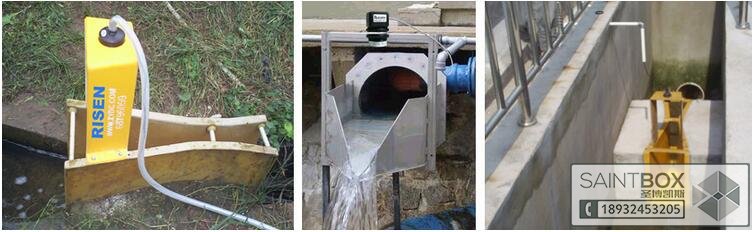

  ◇可置入多種不同算法,適合于各種堰槽的明渠流量測量

   (例如:根據用戶要求可選購薄壁堰、矩形堰、全寬堰、梯形堰、三角堰、巴歇爾槽、文丘里槽、P-B槽)。
  ◇具有寬范圍的溫度補償和獨創的ERD干擾智能識別系統,使測量數據穩定、精度高。
  ◇6組流量工況數據全部送485串口輸出,PC直接接收,十進制顯示,方便用戶閱錄和存檔。
  ◇獨創的“液流修正系統”使流量系數根據槽堰尺寸和液位自動運算并進行適時補償。
  ◇無論是三角堰、全寬堰、矩形堰還是巴氏槽,其流量系數的精準確度是流量計測定自由流量的成敗關鍵,

    本機采用兆易RISEN(力聲)品牌獨創的動態多項式算法,依據當前液流狀態K系參數,適時確定C參數及△Q和Qs,

    使之從小流量到中、大流量工況中,所記錄的瞬時流量都能保證在一個動態精準帶上運行。
  ◇停電時刻的時間,年/月/日/時/分/秒,流量數據,采用鐵電雙備份存儲10年不掉。
  ◇獨創的“計量槽阻塞識別告警系統”可偵測液體渣質阻塞計量槽喉部而導致誤計量。
  ◇精準的年月日時分秒全日歷時鐘設置,顯示和配合時間軸的備忘與擋案資訊記錄。
  ◇具有4~20mA、RS485、開關量等多種信號輸出功能,可根據用戶要求切換設置。
  ◇采用智能測高、數碼標定,使用戶安裝標定簡單快捷---只需50秒即可完成。
  ◇采用超聲波非接觸測量,無運動部件、流道內無元件,傳感器無阻塞故障隱患。
  ◇高品質,多功能,低價位是RISEN(力聲)品牌的追求,售價僅同等儀器的2~3分之一


  超聲波流量計安裝方便(外縛式安裝),不用修改管道設計。傳感器分固定式傳感器和便攜式傳感器兩種,測量精度一般不高于0.25%一1%,靈敏度0.003m/s。因瀏量流量時不接觸液體,無須維修保養。超聲波流量計測盆精度高,可靠性高,重復性好,但價格也較高。

  由于超聲波在穿過流動的液體時,沿順流方向和沿逆流方向的傳播速度是不同的,應用該原理制成的流量計又稱超聲波時差式流量計。超聲波時差式流量計適用于滿管測量,具有測量范圍寬、誤差小、采樣頻率高、穩定性好等優點。

  美國CONTROLOTRON公司生產的1010系列時差式超聲波流量計采用寬脈沖傳感器技術(1010系列時差式超聲波流量計如圖4一12所示),配合可變頻率傳送線路,使傳感器可以適合于不同的管材諧振的頻率。超聲波信號在管壁內軸向運動后才將信號傳送至另一傳感器,增強的信號適用于不同溫度、流速、含氣泡和固體雜質的液體。一般使用窄脈沖原理(Nar-rowbeamtechnology)的超聲波流量計只能用在單一均勻的液體。1010系列時差式超聲波流量計采用金屬傳感器,可計量高溫度的液體和提高長期穩定性(線性),它適用于石油、化工、冷一熱水系統、水電及自來水計量,比傳統的流量計有許多的優點:

  1)外縛式安裝,不用修改管道設計;無負壓供水設備239350.com

  2)數字及圖形顯示當時流量及總流量;

  3)2MB資料庫功能,記錄一段時間內的流量及總流量;

  4)在流速114m/s內可維持標定的精度,并可顯示正反流動方向;

  5)可靠性高,不接觸液體,無須維修保養;

  6)測知液體中的含氣量(VAER讀數)并作出內部補償;

  7)雙聲道(dualbeam)設計,可安裝在彎頭附近、不受液體中的紊流(Turbulence)影響;

  8)高靈敏度,靈敏度可達0.001ft/s;

  9)可計量不同液體;

  10)預定報警功能,在預定的高度/低流速或流量下給予用戶信號;

  11)自診斷功能,顯示計量時的問題,如氣泡、信號值和聲速;

  12)便攜式型號,可采用干性直流電池,不受工作環境影響。

  在流量測量中如不是滿管或現場測量條件不是很好時,也可采用ADFM聲學多普勒流量計,該流量計采用聲學多普勒技術、獨特的信號處理,使儀表能夠測量流速場,將流速分布測量出來,再加上液位計算過流面積,從而精確測量流量。

  美國MGD公司ADFM聲學多普勒流量計現已廣泛應用,其原理如圖4一”所示。

  圖4一13所示為典型的ADFM聲學多普勒流量計測量非滿管流量。傳感器固定在管道的底部中心,四個壓電陶瓷晶體向不同方向發射超聲波脈沖,水中的固體懸浮物產生回波,由于固體懸浮物相對傳感器運動,回波會有多普勒頻移,測量這個頻移可以計算出流速。第五個壓電陶瓷晶體位于傳感器中央,方向垂直向上,用于測量液位。

  流量計將回波信號按時間間隔劃分為許多小單元,這對應于流場中的不同深度,每個單元的流速都被單獨計算出來,整個結果就是流速場。圖中所示的沿著波束的小格就是距離單元。所示的流速場1號是由上游和下游的一對傳感器測出的,另一側的一對傳感器測出流速場2號。因為多普勒流速是有方向性的,因此,它可以測量雙向水流的流量。兩個流速場可以用數學算法來計算整個截面的流速分布,這個算法有大量對流場研究的數據模型.具有將測量結果轉變?yōu)檎麄截面數據的功能,從而計算出流量。

  ADFM聲學多普勒流量計可用于滿管流量測量、非滿管流量測量和明渠流量測量,但其價格非常昂貴。

主要技術指標:(定制指標價格請另詢)



  產品型號:RISEN-WGM

  功能特點:數據存儲1年,可任意查詢,要一鍵下載(也可定制數據存儲3年、5年)

  適用堰槽:巴歇爾槽、矩形堰、直角三角堰

       根據工況訂貨時選購,其它規格或非標型可定制

  流量范圍:按以上適用堰槽標準確定

 流量精度:1~5%(根據適用槽堰不同)

  液位范圍:0~1m,2m,3m(根據安裝高度確定,可定制更大量程)

 液位精度:±0.25~0.5%F.S (at 25℃,清潔環境、靜態液面的相對誤差 )

 探頭盲區:≤300~350mm(根據量程及傳感器不同,可定制小盲區產品)

 輸出信號:4~20mA(對應瞬時流量),RS485(多款協議可選購)

      可定制模擬量:0~20mA;0~5V,1~5V

         數字量:RS232

          開關量:繼電器

 操作按鍵:五位輕觸式按鍵

 顯示方式:LCD

      四位液位高度(分辨率mm,cm可設置)

      四位瞬時流量(L/s、m3/s 單位可設置)

      八位累計流量值(0~3位小數自動)

      16位全日歷時鐘:年月日時分秒(按鍵切換)

 工作溫度:-10~50℃(默認)

      可定制:低溫:-20℃,-30℃,-40℃;

          高溫:+60℃,+70℃,+80℃

 工作電源:AC220V/50Hz(默認,可選DC24V/300mA,或定制其它方式)

 安裝方式:儀表壁掛式安裝

      傳感器螺孔旋進式或螺母夾緊式安裝,螺紋尺寸M68×2.0mm

 出線方式:儀表標準接線端子;傳感器防水接頭出線,引線20m(可定制加長)

 防護級別:IP65(默認)

           傳感器可定制:IP66,IP67,IP68

 應用環境:常壓,非腐蝕,非防爆環境(防爆工況,或腐蝕環境,可定制)
