供水管道流量計量設備-電磁能量計是基于法拉第電磁感應原理而設計的，當導電流體在磁場中運動，切割磁力線，在和磁場方 向、流體運動方向都垂直的方向上，產生一感應電壓，并由 兩個電極檢出。這就是流量信號
一、供水管道流量計量設備-電磁能量計產品簡介
EMF5000R電磁能量計是一種測量熱變換系統中載熱流體所釋放的熱量的計量儀表。它使用了高精度、高可靠性。
EMF5000R電磁能量計作為流量測量，采用高精度、高穩定性的鉑金熱電阻做溫度測量，使該熱能表具有非常優異的測量性能�？蓮V泛應用于民用住宅小區、寫字樓和企事業單位集中供熱、供暖、空調等熱量的計量。
二、供水管道流量計量設備-電磁能量計產品特點
采用16位單片機做數據運算、鉑金熱電阻做溫度測量，電磁式流量計做流量測量，測量精度高、運用穩定可靠，性能優良。
測量精度不受載熱流體粘度、密度、壓力和電導率、流體分布等參數變化的影響。
測量管內無阻力部件、無壓損、不受惡劣水質影響。
測量流量范圍寬，流速可在1m/s～10m/s范圍內任意設定。
大屏幕液晶背光源全中文顯示方式，在強光和無光情況下均可清晰讀數。
具有累積熱量、累積流量、瞬時熱量、瞬時流量、進水溫度、出水溫度、溫差等數據同時顯示功能、可查詢顯示流速、停電記錄等參數。
采用隨機溫變化的熱焓熱修正法，保證在不同水溫下的精準計量。
具有統一的直流信號和頻率信號輸出功能，而且此功能可在熱量和流量參數間切換。
具有批處理（定量輸出）、當量脈沖輸出、鍵控直接清零功能。
具有RS-485、HART數字通訊輸出，方便實現遠程通訊。
具有密碼保護功能，無密碼者無法修改工作參數。
三、供水管道流量計量設備-電磁能量計技術參數
1、電磁熱能轉換器技術參數：
電源：220VAC(110VAC～245VAC)、24VDC
功耗：≤20W（配套功耗）無負壓供水設備239350.com
精準度等級：0.5級或1級（配套精度）
防護等級：IP65
環境溫度：A類
溫度分辨率：0.01℃
可選溫度測量范圍：-30℃～180℃
溫差測量范圍：1℃～90℃
流量最大讀數（m3）：9999999999（十位）
熱量最大讀數（Mwh）：9999999999（十位）
熱量單位：kJ、MJ、GJ、kwh、Mwh可選
模擬輸出：4～20mADC/600
負載電阻（可在熱量和流量參數間切換）
脈沖輸出：最度頻率5000Hz、脈寬0.1ms～999.9ms（可在熱量和流量參數間切換）
通訊：RS-485（RS-232、M-BUS、HART等可選）
2、電磁流量傳感器技術參數：
公稱通徑：DN10～DN2200mm
公稱壓力：0.6MPa～4MPa
襯里材料：耐高溫橡膠、PTFE、PFA、F46
電極材料：含鉬不銹鋼、哈氏合金B(yǎng)、哈氏合金C、鈦、鉑/銥合金、鉭
結構形式：分體型、一體型
介質溫度：-30℃～180℃
連接方式：法蘭式
3、溫度傳感器技術參數：
傳感器類型：PT1000
安裝方式：保護套管
溫度測量范圍：-50℃～200℃
導線長度：0.6m～15m
四、供水管道流量計量設備-電磁能量計工作原理

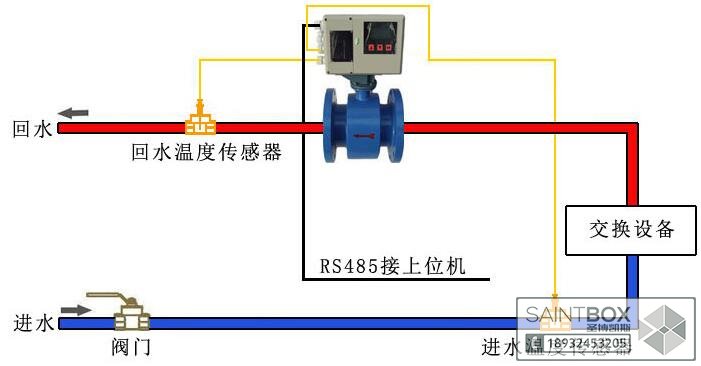

將配對溫度傳感器(一對Pt1000鉑電阻溫度傳感器鉑電阻溫度傳感器)分別安裝在空調或供熱系統熱交換回路的入口和出口的管道上，精確采集供回水管溫度值并傳輸信號；將流量傳感器（（管道式電磁流量計道式電磁流量計））安裝在入口或出口管上，精確采集計算管網流量值并傳輸信號；能量運算器用于接收溫度及流量信號，并通過K系統法原理進行能量消耗計算、存儲，且可通過總線通訊方式將能量運算器內有效數據（如累計熱量值、冷量值、當量流量值、供回水溫度及溫差）傳輸至計算機，實現智能化管理。
供水管道流量計量設備-電磁能量計磁場是由勵磁繞組產生的。勵磁方式有直流勵磁、正弦波勵磁和脈沖直流勵磁三種。直流勵磁只限于用在汞、液態鈉等電子導電流體。目前國內產品都是正弦波勵磁，由于使用工頻電源，不會產生極化電勢，而且信號容易處理和傳輸，但易受外部動力線、信號電纜雜散感應電容或管道系統雜散電流的干擾，測讀儀表零點漂移大，穩定性差。脈沖直流勵磁是比較先進的技術，它消除了正弦波動磁的零點漂移、干擾、渦電流效應等缺陷，提高了儀表的精度和穩定性，同時大a減少勵磁電流的功耗，因此，它有取代正弦波勵磁的趨勢。
電磁流盆傳感器與電磁流量轉換器配套組成電磁流量計，電磁流量轉換器用于測量導電液體的體積流最，能將來自傳感器的低電平毫伏信號轉換成與流量成比例的標準信號輸出，供遠距離顯示、記錄、調節控制和流量積算等之用。
|
