當壓力罐里面沒有水或者壓力低于最低的設定值時，電接點壓力表的動觸頭與低壓觸點接觸，此時合上斷路器QS，接觸器KM1線圈通過中間繼電器KM2的輔助常閉觸電得電，KM1的常開觸點接合，潛水泵開始工作，開始向壓力罐中進水。

　　

　　隨著罐里水量的增加，壓力罐內上方的空氣被壓縮，罐內空氣壓力開始增加，電接點壓力表指針帶動動觸頭離開低壓觸點，由于此時KM1已經自鎖，潛水泵繼續打水。當壓力罐里的空氣壓力達到預定最高壓力時，動觸頭與高壓觸點接觸，此時中間繼電器KM2的線圈通過KM1已經閉合的輔助常開觸點得電吸合，其串聯在KM1線圈回路中的常閉觸點斷開，KM1的自鎖狀態被解除，潛水泵失電，停止進水，同時KM1串在KM2線圈回路中的輔助常開觸點斷開。KM2線圈回路中設置KM1的常開觸點的作用是用來防止長時間不用水時動觸點與高壓觸點長時間接觸，最終導致的KM2線圈長時間通電，浪費電能，縮短KM2的使用壽命。

　　

　　當開始用水后，隨著壓力罐內水位的下降，罐內空氣壓力也隨著降低，電接點壓力表指針下移，動觸頭也下移。當壓力低于最低設定壓力后，動觸頭又與低壓端觸點接觸，KM1重新得電，潛水泵又開始打水。如此周而復始，就可將壓力罐中空氣的壓力也就是水的壓力保持在電接點壓力表設定的壓力范圍之內。

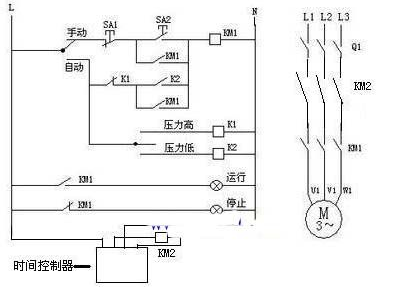

　　電接點壓力表常用在水塔自動水裝置上，Q1是空氣開關，是為了維修方便。KM2接觸器被時間控制器控制，可以控制在制定的時間給電，在不給電的情況下即是壓力罐沒水也不工作。KM1為上水接觸器，它是由中間繼電器K1K2電接點壓力開關，KM1的常開輔助觸頭控制。為了增加手動的方便，SA1SA2及KM1的常開輔助觸觸頭控制KM1使電機工作停止。
