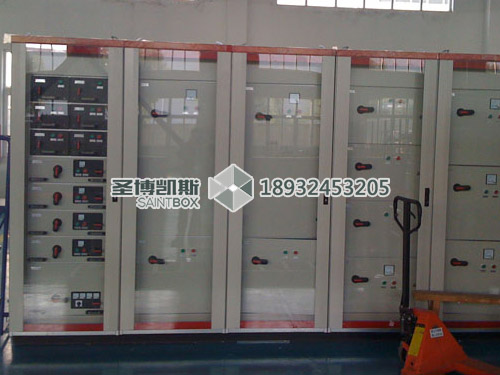

 (1)PLC控制柜眾所周知，在二次供水設備中我們自動化控制水泵機組運行都采用PLC控制柜控制系統來實現。那么我們先了解一下，圣博凱斯PLC變頻控制柜系統的特點，及其功能性介紹。傳統的繼電器接觸器控制系統以及常規電子邏輯控制設備都是通過不同器件的組合及其電路連接來實現不同的控制功能的，所以它的控制功能是專一的。一旦控制系統或裝置制成，它的結構和功能也就限定了，即一種控制線路只適用于一臺設備完成某一程序i實現某一功能。任何程序或功能上的變更都涉及元器件及其線路結構上的變化，必須重新設計和制作控制線路。PLC控制柜的控制程序及其功能是按一定的編程方法以指令形式寫人的，控制器及其線路連接與所要求的程序和控制功能無關。這樣對于不同的控制對象及系統就可以使用統一的標準控制器，只要根據控制要求輸人足夠的開關信息，PLC控制柜即能按寫人的程序有條不紊地完成預定的任務。當生產過程或工藝要求變更時，只播按新的要求修改程序后重新寫人而不必牽動硬設備。因此，日刃的控制功能比常規的控制器件更完善靈活。  PLC控制柜
(2)PLC控制柜使用軟件邏輯，機內具有足夠數量的的軟繼電器、計數器、計時器及移位寄存器，足以替代繼電器接觸器控制系統中進行邏輯運算的所有中間繼電器和時間繼電器，使構成控制系統的有觸點器件減少到最低限度;PLC控制柜采用連續巡回掃描的方式工作，又使控制系統的線路及其接點簡化到最低限度，從而使導致控制系統電氣故障主要因素一器件觸點和線路接點大幅度地下降。此外，PLC控制柜按通用的電氣設備使用條件設計制造，控制器與翰人輸出接口間有有效的隔離措施，能防止電磁干擾和電壓沖擊，可以在高溫潮濕的生產現場使用而不需要專門的機房，因此運行的可靠性明顯高于傳統的繼電器接觸器控制系統。
(3)PLC控制柜的控制器、輸人輸出組件、編程器等硬件都采用模塊化、積木組合式結構，因此硬件系統組成極為簡單。PL〔尚有良好的擴充能力，用戶可根據被控對象及其控制要求，靈活方便地組搭或改建自己的系統，以構成冗余度最低、性能最佳的控制系統。
PLC控制柜通常采用繼電器梯形圖編程，這與工程技術人員熟悉的傳統的繼電器接觸器控制線路十分相似，編程方法極易掌握。盡管PLC控制柜采用了計算機技術，充分發揮了徽機程序技術的優勢，但從用戶角度看它基本上未表現出計算機的個性，仍沿用傳統的繼電器接點展開圖—梯形圖來描述控制過程，可以像常規的繼電控制設備那樣安裝與使用。PLC控制柜模塊化的硬件結構和簡單的編程方法使PLC控制柜.控制系統設計和使用極為方便靈活。

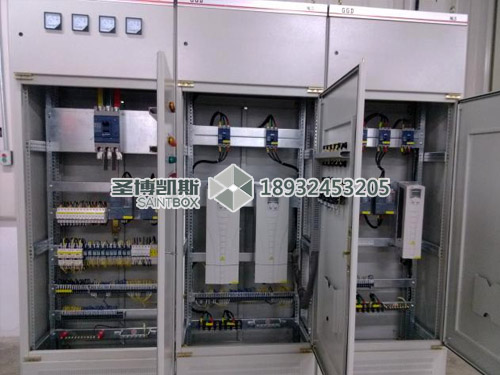

 PLC控制柜
(4)PLC控制柜具有完善的自診斷功能。當編制完成的程序輸人主機后，PLC控制柜能對程序語法的正確性進行自診斷，一旦發現用戶程序語法錯誤，便有相應的出錯代碼顯示，以便于調試用戶程序。此外，PLC控制柜在運行時尚有運行監視、電源監視、GPI)監控等自診斷功能，一旦4is本身故障,CPU在執行點立即停機，運行指示自動熄滅，所有輸出通道全部強制無效，保持當前工況狀態，避免引起被控設備故障。這些是傳統繼電器接觸器控制系統所沒有的。
(5)隨著結構小型化和線路集成度的提高,PLC控制柜的價格已大幅度地下降，其性能價格比遠高于傳統的繼電器接觸器系統、模擬控制系統和一般的數控系統。與繼電接觸控制系統相比，在國外，一個價格相當于t0個繼電器的PLC控制柜，體積相當于6個繼電器，而自動化功能則相當于ITOII個繼電器。因此它在小型化、可靠性、通用性、靈活性以及性能價格比方面的優勢是顯而易見的。
由于PLC控制柜具有上述特點，除了在二次供水設備：恒壓變頻供水設備和無負壓變頻供水設備采用PLC控制柜以下，在各個工業生產領域的控制系統中獲得了越來越廣泛的應用，應用范圍幾乎涉及所有工業控制領域，一些國家已成功地應用PLC控制柜構成先進的船用自動化系統。近年來我國在一些工業部門也越來越多地應用PLC控制柜來替代傳統的繼電器接觸器控制系統;在船舶機艙輔助機械和甲板機械電力拖動自動控制方面也有了應用的實例。
|
