HIWIN直線導軌的安裝

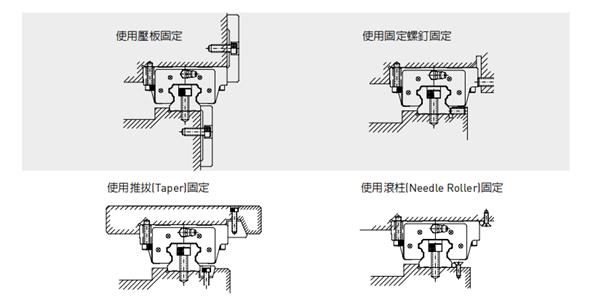

1、固定方式：當床臺受到震動、沖擊力的時候，滑軌和滑塊很可能偏離原來的固定位置，從而影響精度。為避免這種情況，建議使用下列四種方式固定滑塊滑軌，以確保機臺的運行精度。
1）使用壓板固定
2）使用固定螺釘固定
3）使用推拔固定
4）使用滾柱固定
2、滑軌安裝：
1）用油石清除去床臺裝配面的污物
2）將線性滑軌平穩的放在床臺上，并讓滑軌側邊基準面靠上床臺的裝配面
3）試鎖裝配螺絲以確定螺絲孔是否吻合，并將滑軌底部基準面大概固定于床臺底部裝配面。
4）使用側向固定螺釘，按順序?qū)⒒墏?cè)邊基準面逼緊床臺側邊裝配面，以確定滑軌位置。
5）使用扭力扳手，以特定扭力按順序鎖緊裝配螺絲，將滑軌底部基準面逼緊床臺底部裝配面。
6）依步驟1-5安裝其余配對滑軌。
3、滑塊安裝：
1）使用裝配螺絲將承載平臺大概固定于滑塊上
2）使用固定螺絲，將滑塊側邊基準面緊固于平臺側邊裝配面上，以確定滑塊位置。
3）鎖緊裝配螺絲將承載平臺按左上、右下、左下、右上順序緊固于滑塊上。
