先導式安全閥(又稱脈沖式安全閥),是一種依靠從導閥排出介質來驅動或控制主閥的安全閥,導閥本身是標準的彈簧直接載荷式安全閥。安全閥屬于自動閥類,主要用于鍋爐、壓力容器和管道上,控制壓力不超過規定值,對人身安全和設備運行起重要保護作用。按安全閥閥瓣開啟高度可分為微啟式安全閥和全啟式安全閥。
先導式安全閥按結構形式來分,要分為垂錘式、杠桿式、彈簧式和先導式(脈沖式);按閥體構造來分,可分為封閉式和不封閉式兩種。封閉式安全閥即排除的介質不外泄,全部沿著出口排泄到指定地點,一般用在有毒和腐蝕性介質中。對于空氣和蒸汽用安全閥,多采用不封閉式安全閥。對于安全閥產品的選用,應按實際密封壓力來確定。對于彈簧式安全閥,在一種公稱壓力(PN)范圍內,具有幾種工作壓力級的彈簧,訂貨時除注明安全閥型號、名稱、介質和溫度外,尚應注明閥體密封壓力,否則按最大密封壓力供貨。
先導式安全閥適用于高壓、大口徑的場合。先導式安全閥具有良好的密封性能,同時,它的動作很少受背壓的影響。這種安全閥的缺點在于它的可靠性同主閥和導閥有關,動作不如直接作用式安全閥那樣迅速、可靠,而且結構較復雜。
當被保護系統處于正常運行狀況時。導閥閥腔內的滑閥處于開啟狀態,系統壓力從主閥進口通過下導管、導閥閥腔和上導管傳入主閥閥瓣(活塞)上方氣室,此時上方氣室氣體壓力等同于主閥進口的系統壓力。導閥密封面處于密封狀態,確保主閥上方氣室的氣體無法從導閥泄放口排出。由于活塞面積大于閥瓣密封面面積,系統壓力對主閥瓣產生一個向下的合力,使主閥處于關閉、密封狀態。
當系統壓力升高達到整定壓力時,氣體在導閥密封面處向上頂起導閥的閥芯,使密封面處于開啟狀態,同時導閥閥腔內的滑閥向上移動,封閉導閥閥腔的過氣通道。主閥閥瓣上方氣室的介質經由打開的導閥密封面排出,使主閥閥瓣上方壓力降低。主閥閥瓣在進口壓力的推動下打開而使系統卸壓。
當系統壓力降低到一定值時,導閥閥芯在彈簧的作用下向下回座,導閥密封面關閉,導閥閥腔的滑閥打開,閥腔暢通,系統壓力再次通過導閥閥腔傳入主閥閥瓣上方氣室,并推動主閥閥瓣關閉 。

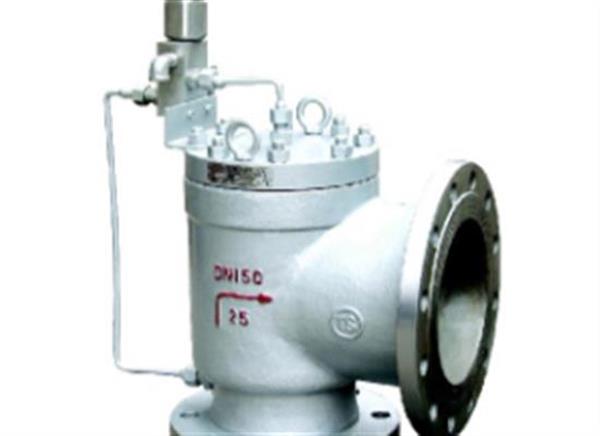

A46Y-16C先導式安全閥是一種新穎結構的安全閥。由上海制發閥門有限公司研發生產,主要用于石油天然氣、化工、電力、冶金和城市燃氣等領域,是受壓設備、容器或管路上的最佳超壓保護裝置。其主要優點是變彈簧直接作用為導閥間接作用,提高了動作的靈敏度,而且主閥采用套簡活塞式,動作精度高、重復性好、回座力高、密封性能好、能帶高背壓排放、工作穩定可靠,可在線調校,操作維護方便。
