蝸輪對夾式硬密封蝶閥D373H-16C的簡單介紹

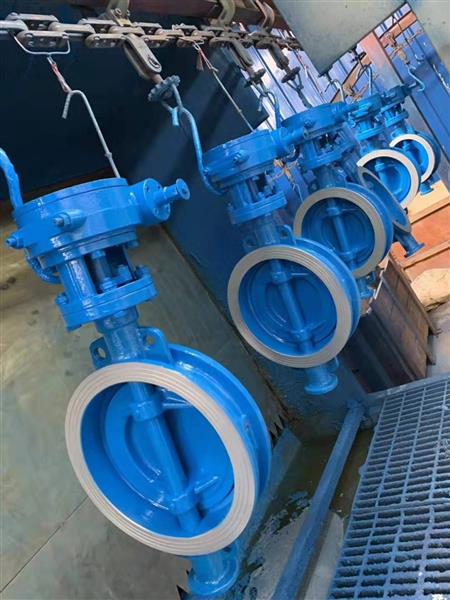

D373h蝸輪對夾式硬密封蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°~90°之間,旋轉到90°時,閥門則牌全開狀態。

蝸輪對夾式硬密封蝶閥D373H-16C的詳細信息

三偏心對夾蝶閥的特點就是從根本上改變了密封構造,不再是位置密封,而是扭力密封。即不是依靠閥座的彈性變形,而是依靠閥座的接觸面壓來達到密封效果,因此一舉解決了蝶閥金屬閥座零泄漏這一難題。在密封角度設計上解決了介質正、反流向時介質壓均可部份作用到密封面上,接觸面壓加上部份介質壓力作用密封面使耐高壓高溫也迎刃而解。

所謂三偏心是指在雙偏心結構的基礎上再增加一個角偏心,即使蝶閥的密封面呈傾斜錐形。這種結構的特點是將蝶板周邊外側加工成外斜錐面,將密封閥座內側加工成內斜錐面。蝶閥的密封斷面變成了橢圓形,蝶板密封面的形狀也因此上下不對稱。由于密封面為斜錐形,被閥桿軸分隔為偏大的一側蝶板沿著大傾斜曲面向上方壓向閥座,偏小的一側蝶板沿著小傾斜曲面向下方壓向閥座。蝶板密封圈與閥座間的密封不是靠閥座的彈性變形,而是依靠接觸面的壓緊實現密封,故三偏心全金屬蝶閥的開閉基本上無摩擦,并且隨著關閉壓力的增加,閥門越關越緊。

從三偏心對夾蝶閥的結構原理不難看出,三偏心對夾蝶閥有以下優點:

 1)、密封性能好,提高了系統的可靠性;

2)、摩擦阻力小,開閉省力、靈活;

3)、使用壽命長,可以實現反復多次開關;

 4)、承壓及耐高溫能力強,適用范圍廣。

三偏心全金屬蝶閥自問世以來,為滿足日益嚴酷的工況要求,其本身也經歷著自我完善和不斷發展的過程。即便基本的零泄漏,理論上三偏心全金屬蝶閥都可以做到,但實際上還是有賴于周密的設計,精密的制造。其特點如下∶

1)、雙流向均可承壓,實現無流向限制的安裝方式。

2)、蝶閥、蝶閥全金屬密封設計,密封面采用司太立合金堆焊技術,解決了高溫高壓、低溫等嚴苛工況下,蝶閥密封性能差的難題;

 3)、全新的三偏心結構設計,實現0摩擦,性能更加穩定,密封使用壽命延長。通過精巧的設計,確保蝶閥從低溫到高溫的靈活啟閉,密封性能優異、符合嚴苛工況下閥門零泄漏的密封標準。
