水系統蝶閥包含消防水系統蝶閥、空調水系統蝶閥、循環水系統蝶閥、暖通水系統蝶閥、市政供水系統蝶閥等。
水系統蝶閥應用的基本要求。
1、蝶閥進口處水的最大流速不宜大于3m/s～5m/s。
2、蝶閥宜為雙偏心型軟密封結構。全開時蝶板應與水流方向平行。
3、蝶閥應設置蝶板開度位置指示和全開、全關位置可調的限位機構，限位機構應能承受2倍最大扭矩的沖擊。
4、承壓件材料的許用應力，應為強度極限的1/5。
水系統蝶閥的啟閉循環次數試驗方法：
a)試驗介質為常溫清水；
b)無論蝶閥采用何種方式操作，其操作裝置應與閥門一同試驗。手輪直接帶動或由齒輪箱帶動的手動操作蝶閥，應用壽命試驗機的驅動機構帶動蝶閥的手輪或蝸桿減速機構的手輪；由電動、液動、氣動或其他驅動裝置的蝶閥，應用其驅動裝置帶動蝶閥進行試驗；
c)從全關保持密封位置為起點，閥門的開度應達到實際開度的90%以上；
d)從開啟位置到關閉的過程，閥腔內介質壓力應為90%～100%的蝶閥公稱壓力；到達關閉位置后，蝶閥的出口側應將介質壓力釋放；
e)應以7.11規定的扭矩或最大操作力值關閉蝶閥；
f)每啟閉循環1／5全額次數，進行一次密封性能和操作力矩的檢查。密封性能合格后，繼續試驗，不合格時從零開始試驗；
g)啟閉循環次數應上表的規定，試驗次數應通過壽命試驗機或電動、液動、氣動或其他聯動裝置驅動的行程開關信號，采用電磁計數器記錄。

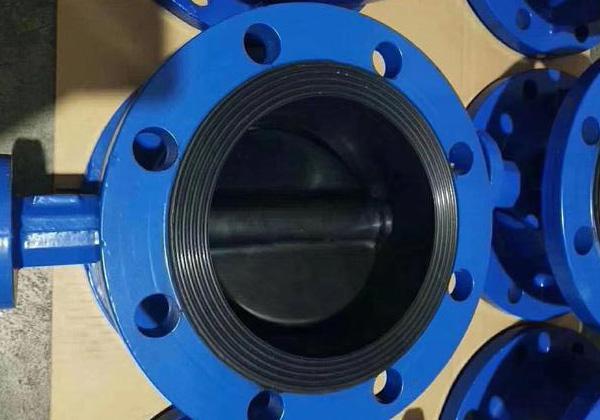

消防水系統蝶閥是一種直角回轉閥。當手柄旋轉90度（四分之一轉）時，四分之一轉閥可以打開或關閉。這些閥的主要功能是控制通過一段管道的液體流量。蝶閥主要用于廢物處理系統。它們非常耐用，需要的維護最少。消防蝶閥的工作方式與其他四分之一轉閥相同。了解基本消防蝶閥的工作方式非常簡單。它可以幫助您了解有關閥門組件的更多信息。蝶閥由許多部件組成。最重要的是金屬圓盤。這種金屬圓盤通常被稱為蝴蝶。蝶形閥安裝在桿上，當關閉閥門時，它將阻止流體通過。當閥門完全打開時，金屬閥瓣或蝶形閥移動四分之一圈。通道不受限制，允許液體通過。
