一、低壓電器的介紹和分類

低壓電器有配電電器和控制電器兩種，是構成電氣設備的基礎性輔助部件。 “低壓電器”根據使用要求和控制信號，組合一個或多個器件，手動或自動分割額定電壓為直流(DC ) 1200V、交流) AC ) 1500V以下的電路，對電路內被控制對象進行控制、調節、轉換、檢測采用電磁原理構成的低壓電器被稱為電磁式低壓電器； 由集成電路和電子部件構成的低壓電氣部件被稱為電子式低壓電氣設備。 利用現代控制原理構成的低壓電氣設備或裝置根據被稱為自動化電氣設備、智能電氣設備或可通信電氣設備的電氣設備的控制原理、結構原理和用途，有終端聚合型電氣設備、智能電氣設備和模擬數字化電氣設備等。

低壓電器分類：

操作方法：手動電器產品，如刀開關、按鈕、切換開關等； 低壓斷路器、接觸器、繼電器等自動電氣設備；

用途：小刀開關、低壓斷路器、切換開關、保險絲等低壓配電裝置； 接觸器、繼電器、控制器、控制按鈕、主控制器等低壓控制設備；

根據工作原理，交流直流接觸器、電磁繼電器等電磁式電氣設備； 小刀開關、行程開關、按鈕、測速繼電器等非電力控制設備；

二、低壓開關

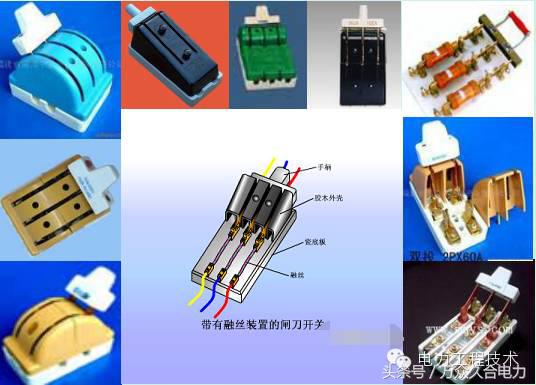

低壓開關又稱低壓隔離器，是低壓電器中結構比較簡單，應用廣泛的手動電器。 有刀開關、組合開關、刀和保險絲組合的橡膠蓋瓷底刃開關和保險絲式刀開關、切換開關等。

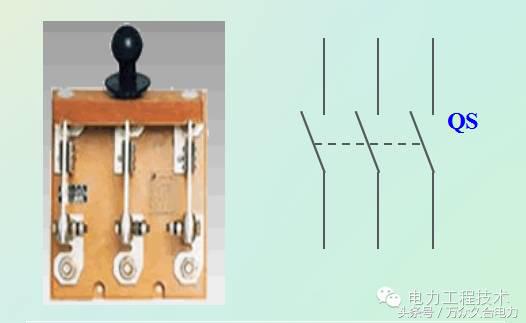

小刀開關是低壓電器中結構最簡單、應用最廣泛的手動電器。 主要用于低壓成套配電裝置。

作用：用于不頻繁的手動接通、切斷直流電路，或作為絕緣開關使用。

分類：

根據刀的級數不同，可分為：?jiǎn)螛O、雙極、三極

不同消弧裝置：帶消弧裝置和不帶消弧裝置

根據刀的方向，分為單投和雙投

根據配線方式不同，有板前配線和板后配線

根據操作方式，有方向盤操作和遠程鏈接操作

根據有無保險絲來區分：帶保險絲和無保險絲

作用：不頻繁手動接通、斷開電路或隔離電源。

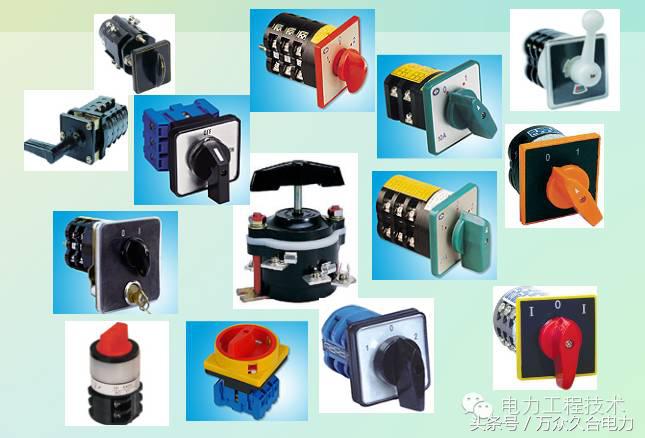

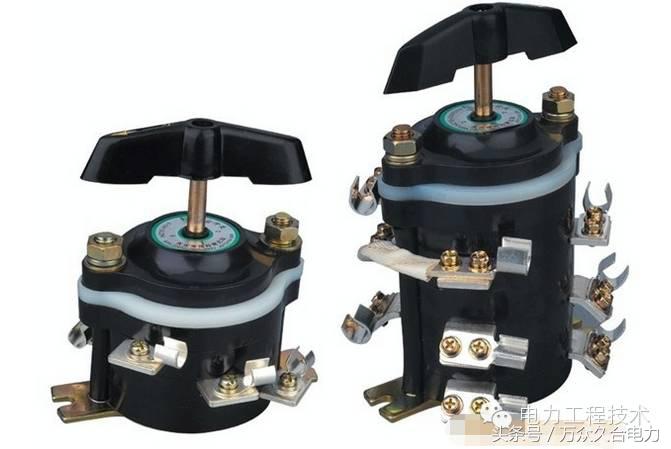

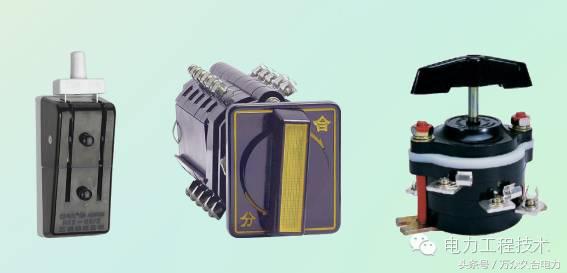

三、組合開關

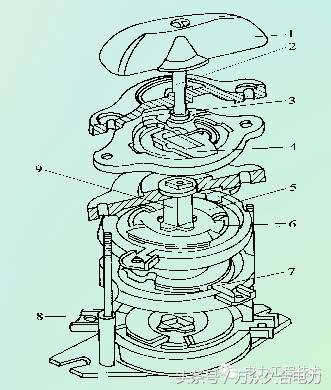

1、把手2、軸3、彈簧4、凸輪5、絕緣板6、可動觸頭7、固定觸頭8、端子9、絕緣桿

功能)常用于機床的控制電路，包括電源的牽引開關、對小容量電機的直接啟動、反轉、調速、停止進行自我控制的控制開關等。

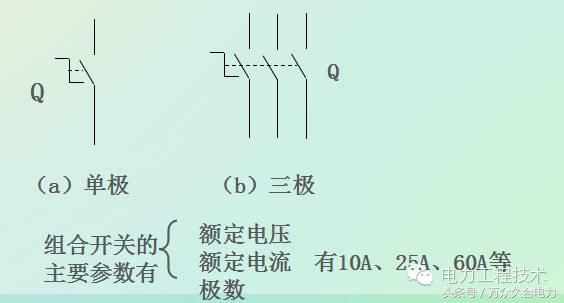

類型：組合開關有單極、雙極、多極。

結構)由可動接觸片、靜接觸片、旋轉軸、把手、凸輪、絕緣桿等部件構成。 轉動把手，各層的可動接觸片與旋轉軸一起旋轉，可動接觸片和靜接觸片分別保持接通和斷開。 為了在組合開關切斷電流時迅速消除電弧，在開關的旋轉軸上安裝了彈簧，可以迅速關閉開關進行切斷。

四、低壓斷路器(自動開關)電器符號QF

低壓斷路器也稱為自動開關或空氣開關。 相當于刀開關、保險絲、熱敏繼電器和欠電壓繼電器的組合，是具有手動開關作用的同時，自動進行欠電壓、欠電壓、過載、短路保護的電氣設備。

低壓斷路器又稱自動空氣斷路器或自動空氣斷路器，也稱自動開關。

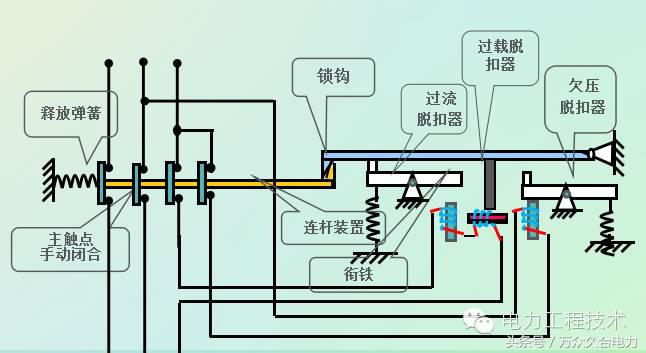

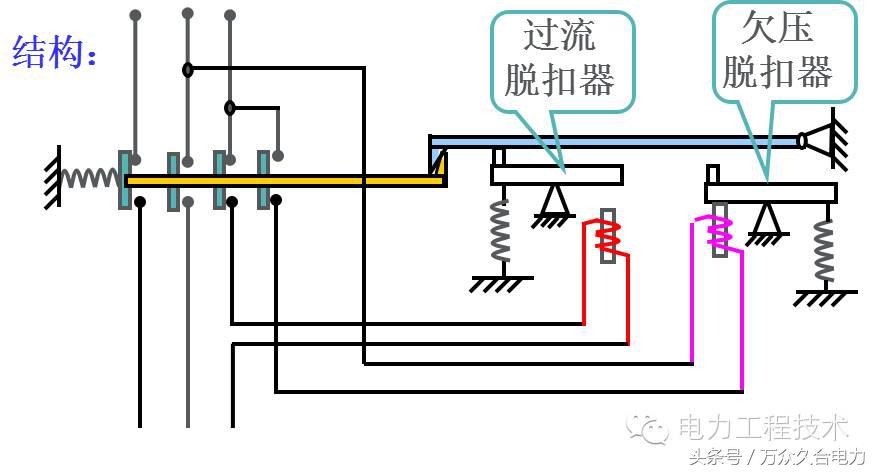

工作原理：過電流通過時，過電流跳閘裝置將掛鉤上推，切斷電源； 欠電壓時，欠電壓脫扣器脫落，切斷電源。

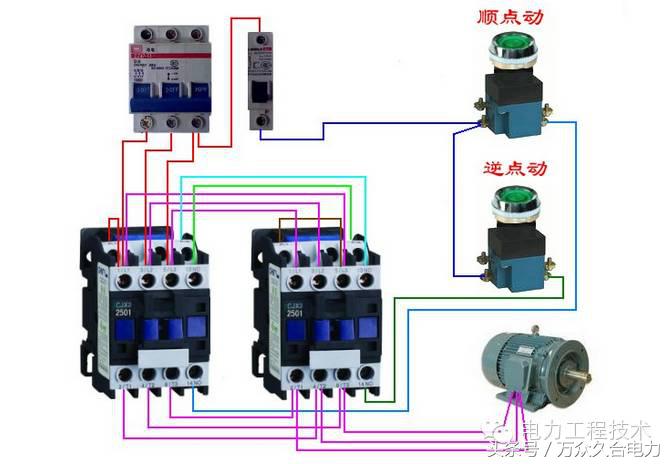

作用：在用于電動機和其他用電設備的電路中，正常情況下，可以切斷工作電流并接通； 發生電路時

載、短路、失壓等故障時，它能自動切斷故障電路，有效地保護串接于它后面的電器設備；還可用于不頻繁地接通、分?jǐn)嘭?fù)荷的電路，控制電動機的運行和停止。

1) 斷路器附件

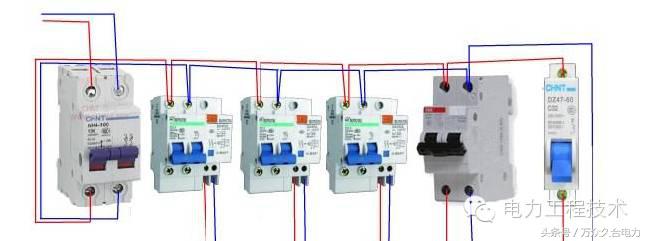

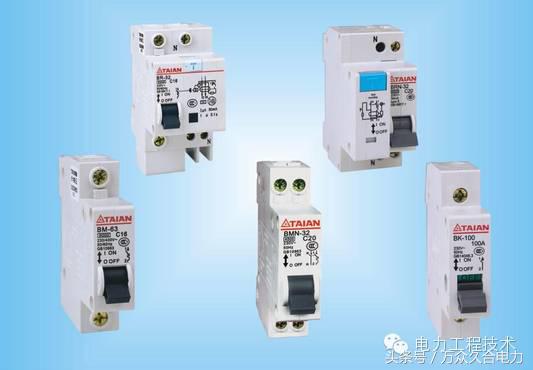

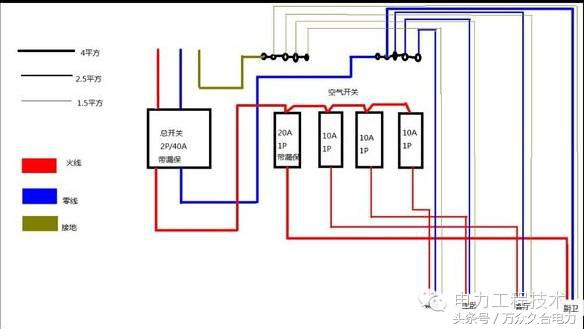

2) 微型斷路器 ：微型斷路器，簡稱MCB，是建筑電氣終端配電裝置中使用最廣泛的一種終端保護電器。

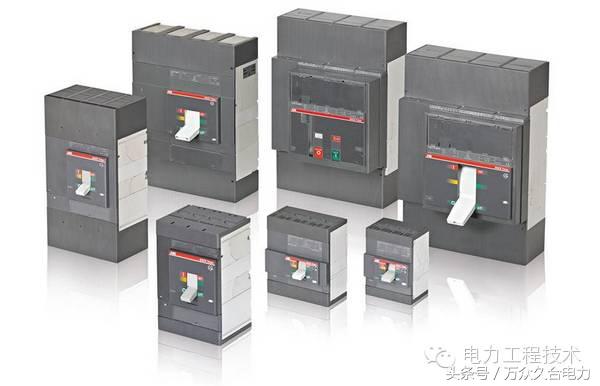

3) 塑殼斷路器 ：塑殼斷路器能夠自動切斷電流在電流超過跳脫設定后。塑殼指的是用塑料絕緣體來作為裝置的外殼，用來隔離導體之間以及接地金屬部分。塑殼斷路器通常含有熱磁跳脫單元，而大型號的塑殼斷路器會配備固態跳脫傳感器。

4) 框架斷路器

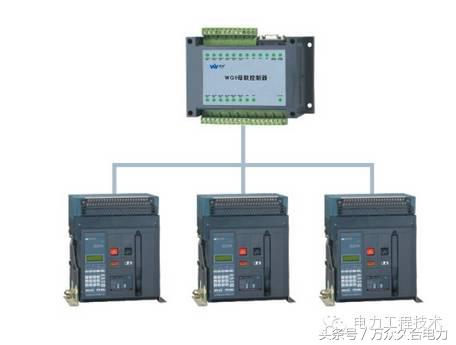

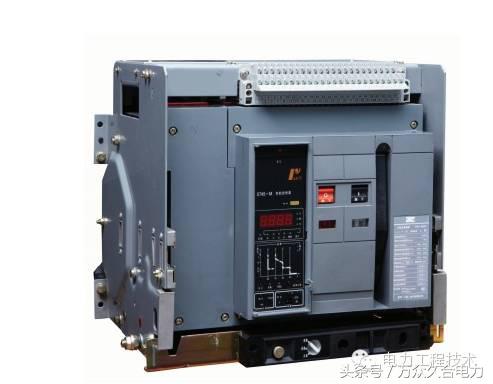

5) 智能型萬能斷路器

接線方式：斷路器的接線方式有板前、板后、插入式、抽屜式，用戶如無特殊要求，均按板前供貨，板前接線是常見的接線方式。

觸點系統和滅弧裝置：用于接通和分?jǐn)嘀麟娐?，為了加?qiáng)滅弧能力，在主觸點處裝有滅弧裝置。

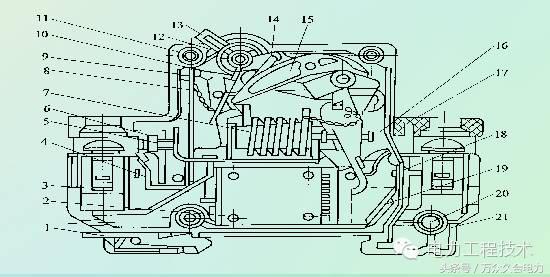

脫扣器是斷路器的感測元件，當電路出現故障時，脫扣器收到信號后，經脫扣機構動作，使觸點分?jǐn)唷?/p>

①欠壓脫扣器 ②過電流脫扣器 ③過載脫扣器

脫扣機構和操作機構是斷路器的機械傳動部件，當脫扣結構接收到信號后由斷路器切斷電路。

塑殼式低壓斷路器常用來作電動機的過載與短路保護。選擇原則是：

1）斷路器額定電壓等于或大于線路額定電壓。

2）斷路器額定電流等于或大于線路或設備額定電流。

3）斷路器通斷能力等于或大于線路中可能出現的最大短路電流。

4）欠壓脫扣器額定電壓等于線路額定電壓。

5）分勵脫扣器額定電壓等于控制電源電壓。

6）長延時電流整定值等于電動機額定電流。

7）瞬時整定電流：對保護籠型感應電動機的斷路器，瞬時整定電流為8~15倍電動機額定電流；對于保護繞線型感應電動機的斷路器，瞬時整定電流為3~6倍電動機額定電流。

8）6倍長延時電流整定值的可返回時間等于或大于電動機實際起動時間。

塑殼式低壓斷路器常用來作電動機的過載與短路保護。

選擇原則是：

1）斷路器額定電壓和額定電流不小于電路正常工作電壓和工作電流。

2）熱脫扣器的整定電流與所控制的電動機的額定電流或負載額定電流一致。

3）電流脫扣器瞬時脫扣整定電流大于負載電路正常工作時的尖峰電流。

五、模數化小型斷路器：

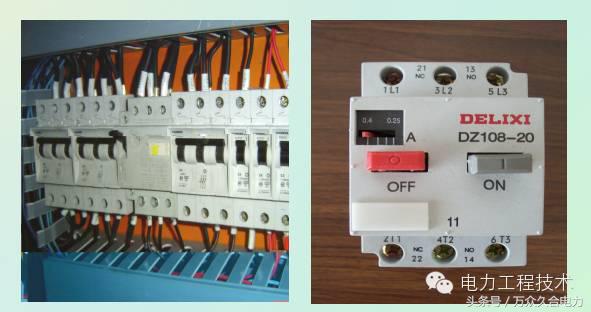

模數化小型斷路器是終端電器的一大類。它安裝于線路末端的電路中，起配電、控制和保護作用。在結構上具有外形尺寸模數化（9mm的倍數）和安裝導軌化的特點。

六、漏電斷路器

漏電斷路器除具有低壓斷路器的作用外，還具有漏電保護的功能。

漏電斷路器由操作機構、電磁脫扣器、觸頭系統、滅弧室、零序電流互感器、漏電脫扣器、試驗裝置等組成。

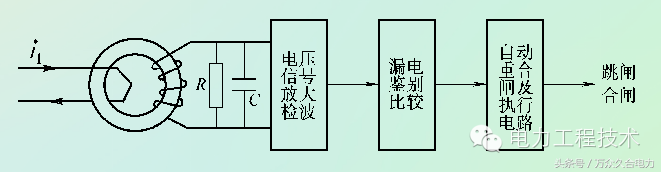

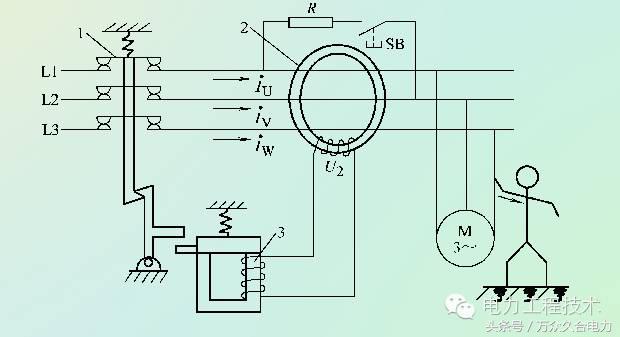

電磁式電流動作型漏電斷路器工作原理圖

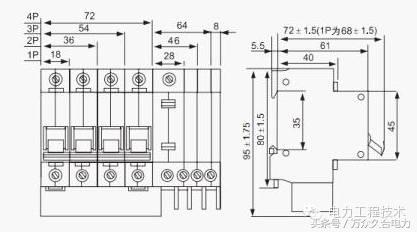

斷路器的尺寸圖

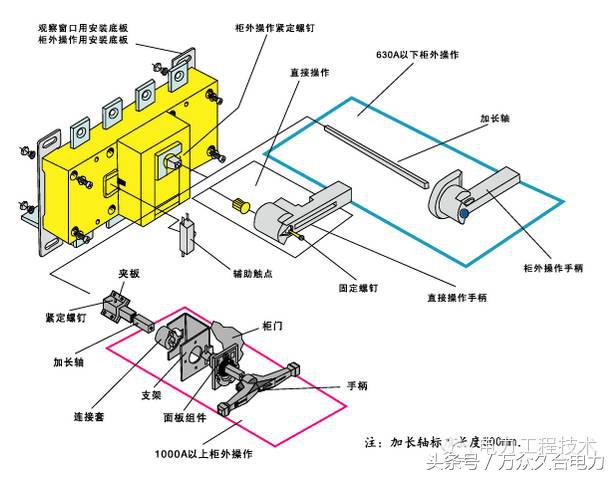

七、隔離開關

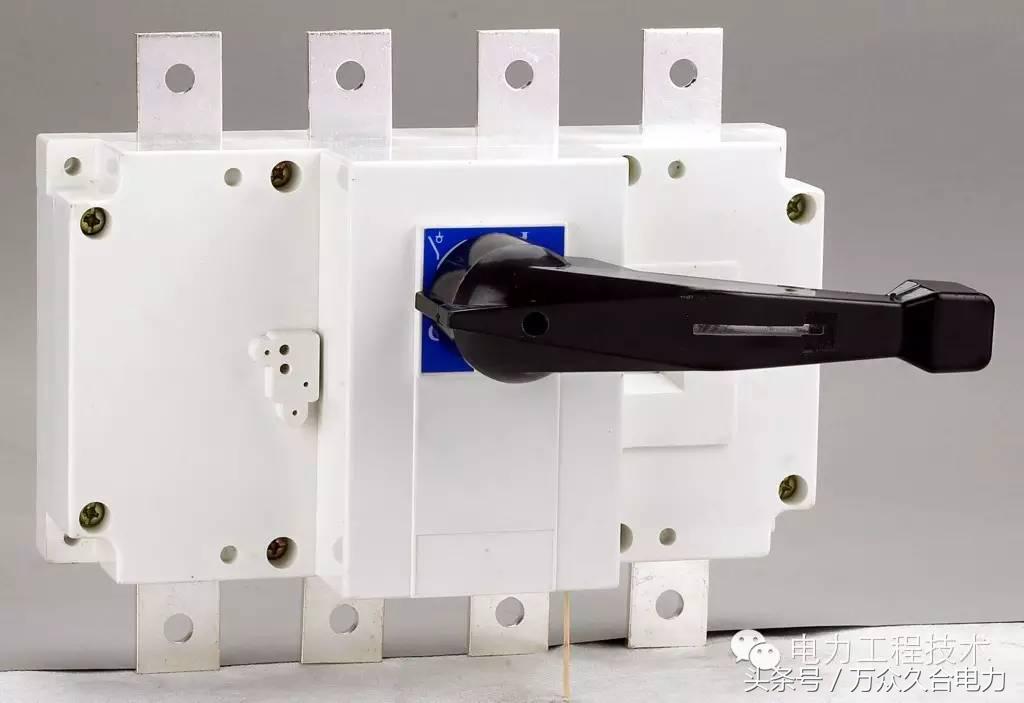

隔離開關（俗稱“刀閘”），一般指的是高壓隔離開關，即額定電壓在1kV及其以上的隔離開關，通常簡稱為隔離開關，是高壓開關電器中使用最多的一種電器，它本身的工作原理及結構比較簡單，但是由于使用量大，工作可靠性要求高，對變電所、電廠的設計、建立和安全運行的影響均較大。隔離開關的主要特點是無滅弧能力，只能在沒有負荷電流的情況下分、合電路。隔離開關用于各級電壓，用作改變電路連接或使線路或設備與電源隔離，它沒有斷流能力，只能先用其隔離電源的刀開關亦稱作隔離開關。隔離用刀開關一般屬于無載通斷電器，只能接通或分?jǐn)唷翱珊雎缘碾娏鳌保ㄖ笌щ妷旱哪妇€、短電纜的電容電流或電壓互感器的電流）。也有的刀開關具有一定的通斷能力，在其通斷能力與所需通斷的電流相適應時，可在非故障條件下接通或分?jǐn)嚯姎庠O(shè)備或成套設備中的一部分。 用做隔離電源的刀開關必須滿足隔離功能，即開關斷口明顯，并且斷口距離合格。 刀開關和熔斷器串聯組合成一個單元，稱為刀開關熔斷器組合電器；刀開關的可動部分（動觸頭）由帶熔斷體的載熔件組成時，稱為熔斷器式刀開關。刀開關熔斷器組合并增裝了輔助元件如操作杠桿、彈簧及弧刀等可組合為負荷開關。負荷開關具有在非故障條件下，接通或分?jǐn)嘭?fù)荷電流的能力和一定的短路保護功能。它設備將線路斷開后再操作。一般帶有防止開關帶負荷時誤操作的聯鎖裝置，有時需要銷子來防止在大的故障的磁力作用下斷開開關。
