由于項目需要連接PLC和PC，所以傳送幾種狀態和控制信息。 為了實現最快的響應速度，采用了I/O直接連接。 但是，這需要添加I/O卡，與PLC的I/O功能有些重復。 那么，網絡通信可能嗎？ 本文進行一些實驗。

西門子S7-1200

概述

使用的PLC是目前主流的西門子S7-1200。 支持PROFINET、PROFIBUS等網絡標準/協議，也可以間接連接到Modbus設備。 任何標準都有很多服務/協議。 詳情請參照Communication with SIMATIC 但是，這些標準中有些用于西門子的設備相互連接，不一定適用于PC。

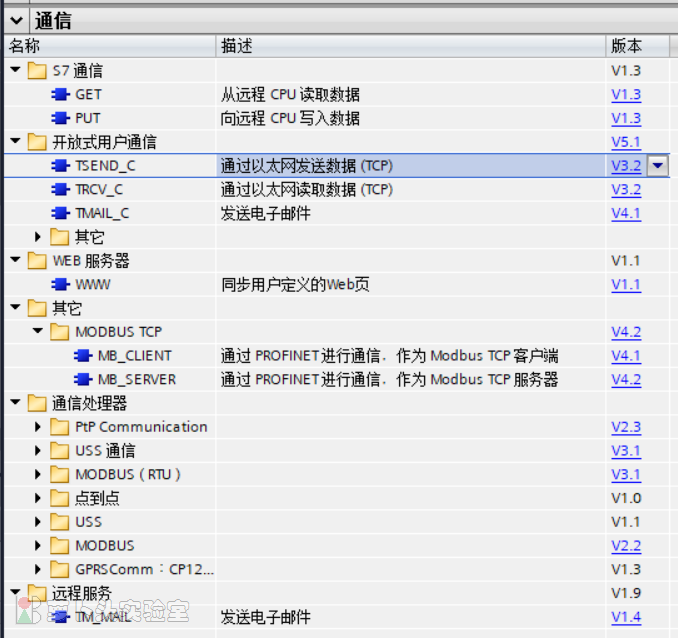

下圖為TIA門戶v 14的通信相關命令，也可作為線索。

PLC通信指令

與PC的通信可以使用OPC服務器，但它是基于OLE/COM的，只能在Windows上使用。 一些軟件(如LabView )支持與西門子PLC的通信。 是跨平臺開源方案，一個是Snap7。 先試試這個吧。 另外，請嘗試最原始的TCP協議。

Snap7

Snap7是針對西門子S7協議的。 PLC不需要S7的服務器這一配置，但只需要利用Snap7 lib，就可以將PC作為S7客戶端讀取/寫入服務器端的數據塊。

數據塊映射

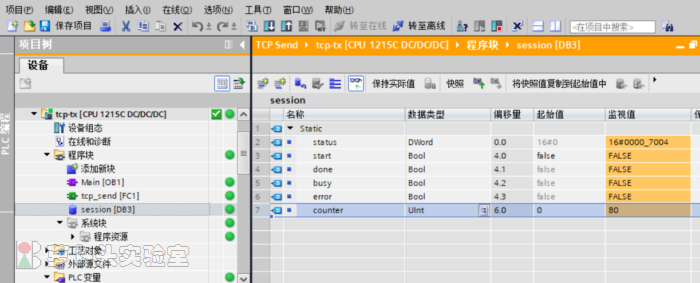

塊分為輸入?yún)^(qū)域(DI、AI )、輸出區域) DQ、AQ )、程序塊) DB )等。 在下圖中，DB3是測試程序的數據塊。

數據塊和監視值

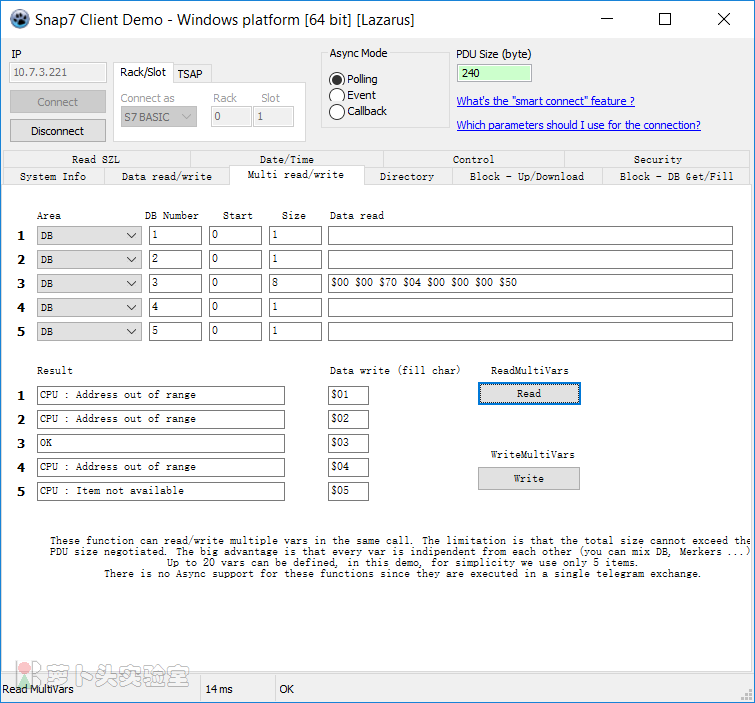

可以使用Snap7包附帶的(編譯的)測試程序查看/更改值。

Snap7測試程序

訪問設置

讀寫前需要進行配置和權限設置。 禁用塊優化，并授予完全權限。 有關詳細信息，請參閱Snap7文檔。

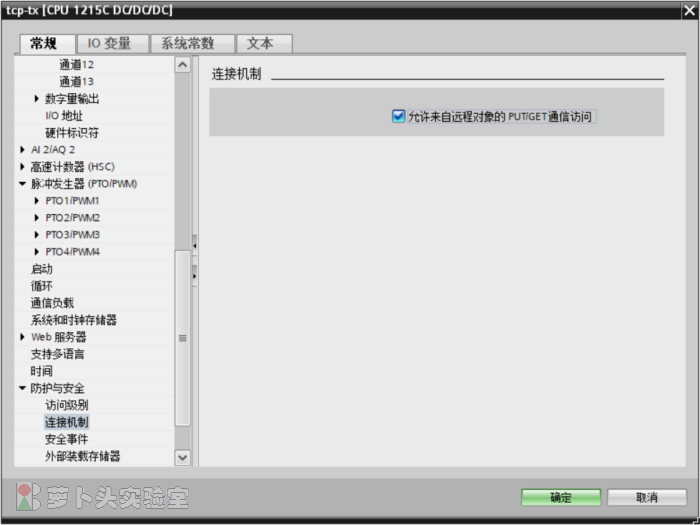

另外，有些設置未在文檔中列出，即允許從遠程對象進行PUT/GET通信訪問。 否則就會出現“函數不可用”，

錯誤，如“基于函數的處理器”。

Snap7通信的訪問設定

Python版的Snap7

使用腳本語言有時會很方便。 Python-snap7是Snap7 lib的python軟件包。 因?yàn)橹皇墙涌趯拥姆庋b，所以對速度的影響很小。

安裝時，需要安裝Snap7庫，然后使用pip安裝python-snap7。 有些平臺沒有現成的Snap7庫，需要自己編譯。 總之是草莓派，我自己編譯的。 實測Python2和Python3都工作。

核心代碼如下： I/O只有2字節，所以直接讀取/寫入2字節。

導入快照7

從快照7 .快照7類型導入S7區域數據庫，S7區域PA，S7區域應用

第7類客戶端：類

def _ init _ (自，ip，槽=1，軌跡=0) :

self.client=snap7. client.client (

self.client.connect(IP，機架，插槽)。

延遲(自) :

區域=S7區域應用

db=0

開始=0

amount=2

ba=self.client.read _ area (區域、數據庫、開始、停止) )。

d=巴西

d=8

d|=壩0

返回d

efwritedq (自，數據) :

區域=S7區域帕

db=0

開始=0

amount=2

ba=字節數組(amount )

BA0=數據0x FF

BA [1]=數據8

sel

f.client.write_area(area, db, start, ba)

速度測試

循環讀/寫DQ，看看總耗時。示意代碼如下：

def testWriteLoop(self, count): d = 0 self.log.info("Write DQ from: %04x", d) t1 = time.time() while d < count: self.plc.writeDQ(d) d += 1 t2 = time.time() self.log.info("Write DQ till: %04x. Average: %.2fms", (d - 1), (t2 - t1) * 1000 / d)

可以看到單次讀/寫的平均時間略高于9ms.

讀寫測試結果

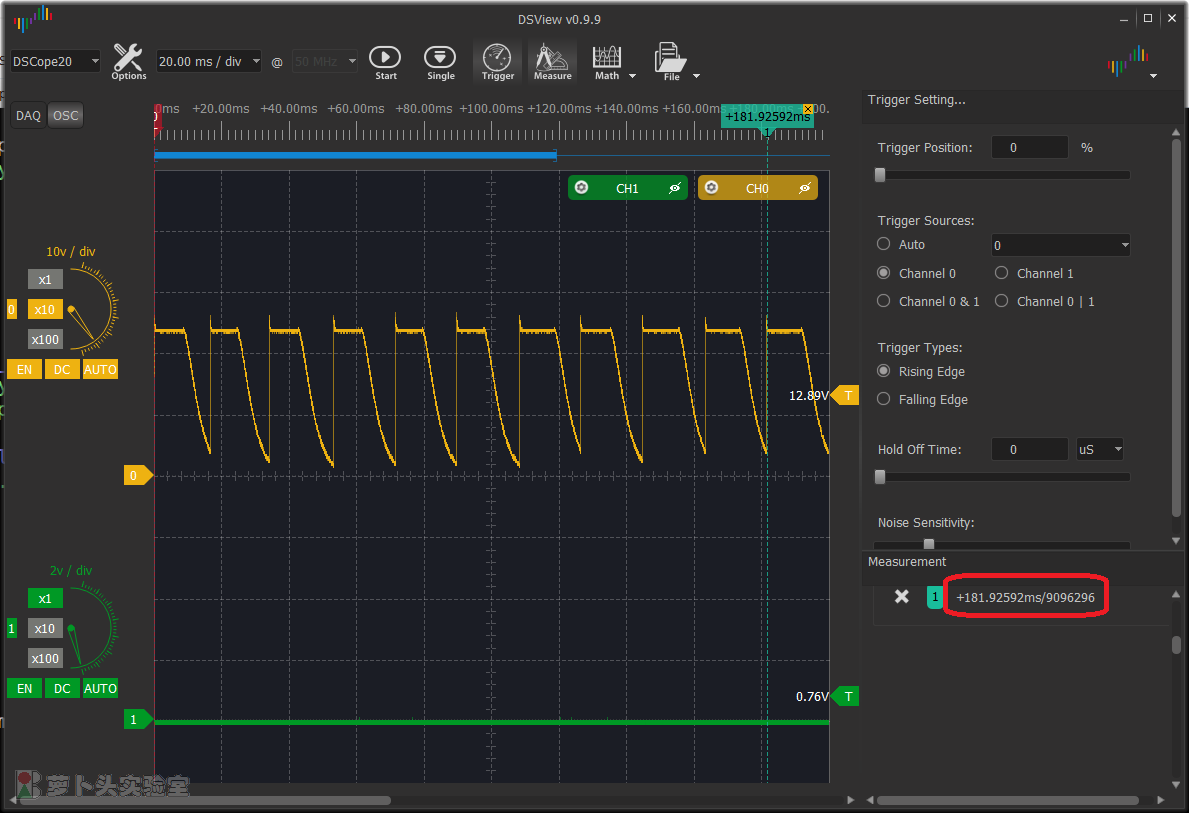

下圖是最低位的波形。10個周期對應于20次寫，耗時約182ms。高低電平不對稱的問題后面再說。

遞增寫DQ時DQ0.0的波形

反向通信

如果PC做Snap7的服務器，則PLC需要使用GET/PUT指令讀/寫PC端的數據。既然都是S7協議，我們假設它的速度和正向是相當?shù)模瑫呵姨^，先試試另一類型的通信。

原始的TCP通信

S7-1200支持開放式用戶通信，即基于TCP，但不屬于任何標準應用層協議的，完全由用戶自己定義的協議。

實驗設計

PC端作為服務器：實際測試使用樹莓派充當PC的角色。PLC端發送數據：由一個DI來觸發數據發送。樹莓派開啟數據發送：通過控制一個GPIO來開關繼電器，進而改變PLC端的DI（信號1）；樹莓派在收到數據后，改變另一個GPIO的狀態（信號2）作為標志；比較信號2和信號1的時間差。

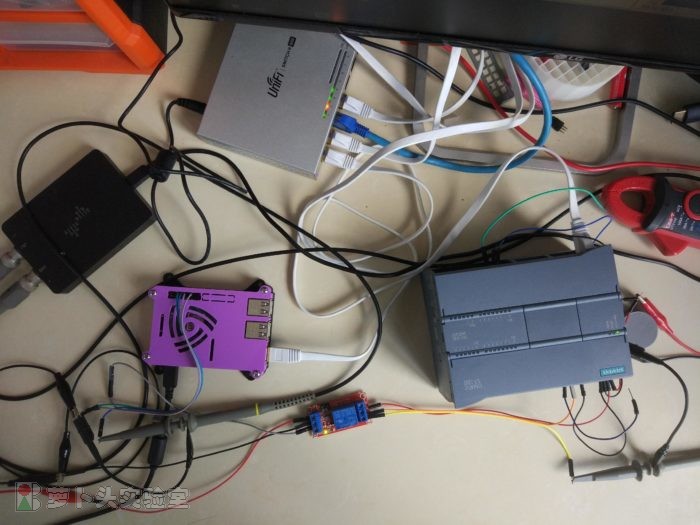

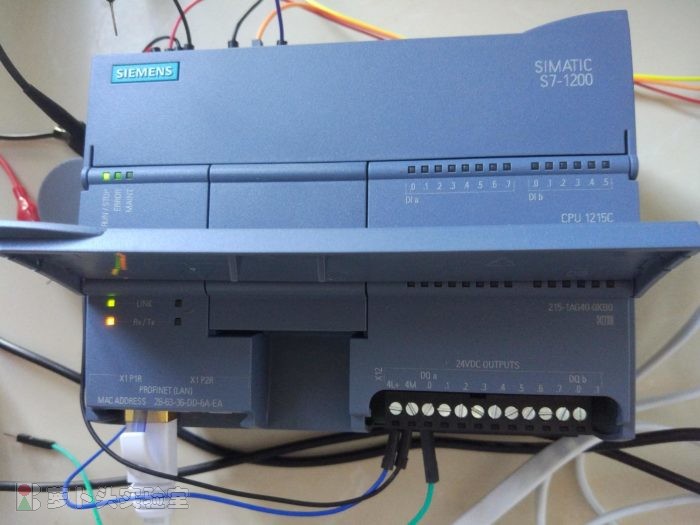

實驗器材及連線

PC端

PC端作為服務器，監聽某一端口。在Linux上，可以用命令行工具netcat進行調試。

開兩個窗口：

netcat -l 2000: 監聽端口2000netcat localhost 2000: 與本機2000端口連接

一個窗口輸入字符，另一個窗口就會顯示出來。

然后，用Python socket寫一個類似的服務器端程序，核心代碼如下：

import socket self.sock = socket.socket(socket.AF_INET, socket.SOCK_STREAM) self.sock.bind(('', self.args.port)) self.sock.listen(1) self.conn, addr = self.sock.accept() data = self.conn.recv(32) self.log.info("Received: %02X %02X", data[0], data[1])

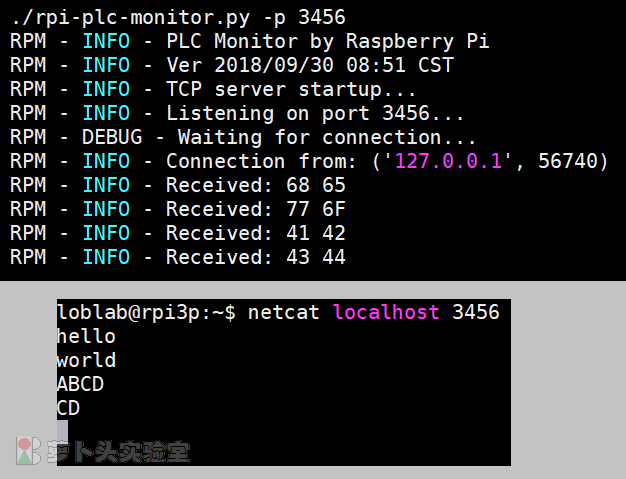

可以用 netcat 測試這個服務器程序。

PC端的TCP server

PLC端

PLC端使用TSEND_C發送數據。

由trigger觸發數據發送，trigger對應于數字輸入，比如DI0.1.trigger同時觸發一個計數器。TSEND發送這個計數器的值，這樣PC每次收到的數據是遞增的。CONT設為TRUE，保持連接，這樣速度最快。

PLC端程序

在網絡連接設置中指定PC端的IP地址和端口號，端口號要和服務器監聽的端口號一致。由PLC主動發起連接。

PLC端網絡連接設置

初步的結果

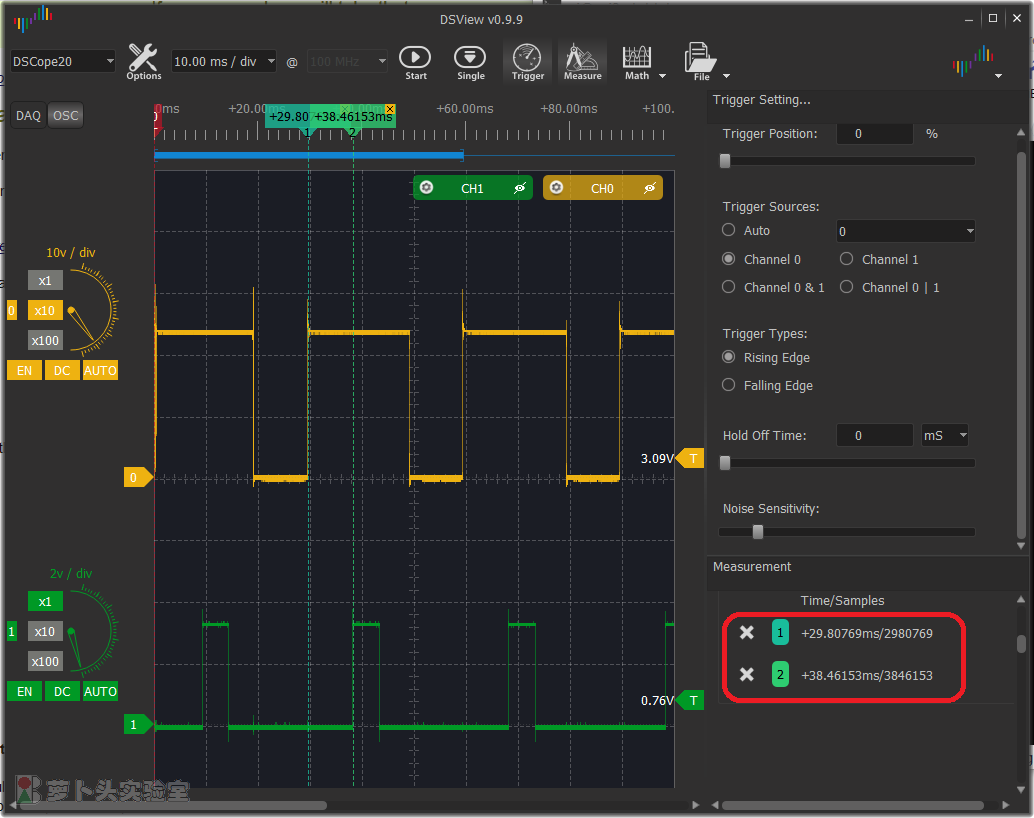

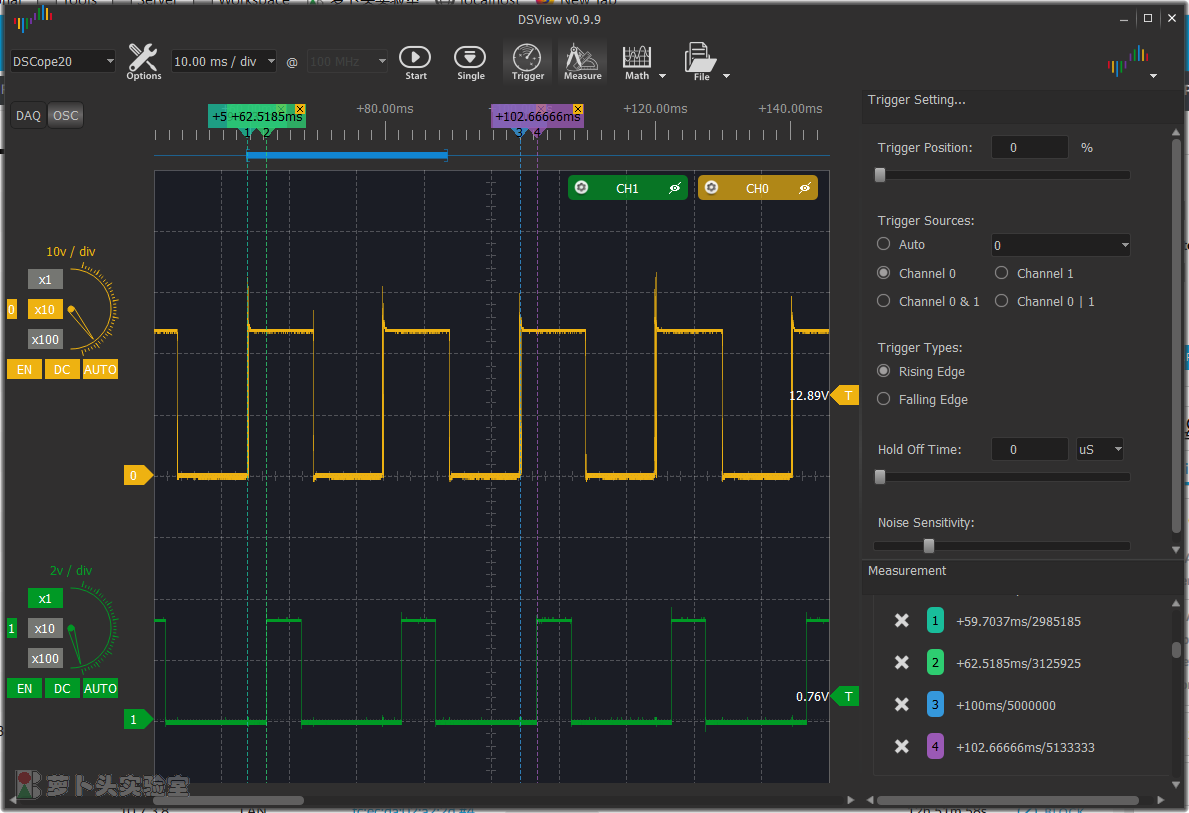

下圖中，黃色為PLC端的輸入（信號1），綠色為樹莓派上收到數據后的輸出（信號2）。

都以上升沿作為標志。兩者的時間差不到9ms。

通信耗時的波形圖

可以更快嗎？

通信負載

由通信引起的循環負荷：默認是20%，取值可以從15%到50%。改變這個值，發現對通信時間并沒有影響。

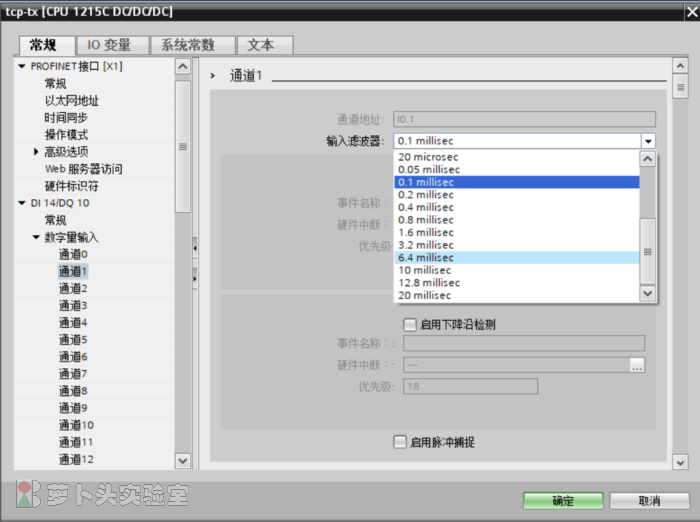

輸入濾波器

這個值默認是6.4ms，它是用來過濾按鍵抖動的。但對于電路觸發（非人工/機械按鍵）的情況，這個抖動可以設得很小。

PLC輸入濾波器

將它調小至0.1ms，整個耗時降低了約6ms. 通信耗時不到3ms了。

通信耗時（0.1ms輸入濾波）

循環時間

PLC的運行方式是不斷循環去讀取輸入，執行程序塊，更新輸出的模式。循環周期過長，是否會影響網絡通信呢？

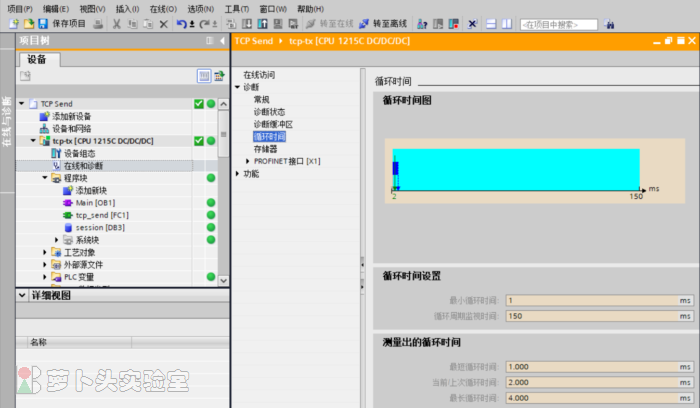

通過在線診斷，可以看到循環時間最長為4ms，通常都在1~2ms。

PLC循環時間

這說明循環時間并不是瓶頸。而且反過來，循環時間比通信時間還短（即使輸入濾波器為6.4ms，通信時間9ms時，循環時間依然是1~2ms），這說明通信和循環似乎是分頭執行的。

其它

本來還想試一下中斷執行方式的，但把通信程序塊放到中斷響應里執行并沒有成功。考慮到對于PLC的百兆網口，3ms已經夠快了，就沒再折騰了。

還試驗了一下，在PLC上單純地增加一個計數器或反復翻轉輸出電平，每次操作耗時大約也是3ms。

順便說一句，在PLC的數字輸出上，卻看不到電平的翻轉（看到的總是高電平）。前面有一張“遞增寫DQ時DQ0.0的波形”圖，18ms的周期，基本上已看不到電平下降到0了。感覺PLC的輸出頻率并不高，甚至可能有高頻濾波。

結語

從PLC的眾多網絡通信方式中，本文試驗了簡單易行并且跨平臺的兩種方式，用來和PC通信。

使用基于S7協議的Snap7庫，在讀寫PLC時大約耗時9ms.使用開放式的TCP協議，PLC向PC發送數據最快不到3ms.

考慮到S7-1200只是百兆網絡，這個速度應該是不錯的，可以滿足大部分需要。
