1.臥式清水離心泵的葉輪，軸和滾動軸承是泵的轉子。 懸架軸承組件支撐泵的轉子部分，滾動軸承承受泵的徑向和軸向力。臥式清水離心泵的外殼（即泵體和泵蓋）構成了泵的工作室。
2.臥式清水離心泵主要由泵體，泵蓋，葉輪，軸，密封圈，軸套和懸架軸承組成，臥式清水離心泵是按照標準規定的尺寸、性能所設計的。
3.臥式清水離心泵只需拆下伸縮聯軸器的中間聯軸器，即可取出轉子零件進行維護。臥式清水離心泵的泵體和泵蓋部分與葉輪的后部分開，即所謂的“后門結構”。 優點是易于維護。 在維護過程中，泵體，吸入管，排放管和電動機均未移動。
4.臥式離心泵為了平衡泵的軸向力，大多數泵在葉輪的前后均裝有密封環，葉輪的后蓋上設有平衡孔。 密封圈和平衡孔配套使用。

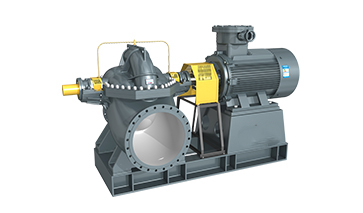

臥式清水離心泵
5.如果泵的葉輪平衡，則帶有軟填料的腔體將連接到葉輪的吸入口。 如果葉輪入口處的液體處于真空狀態，則很容易沿軸套表面吸入空氣，因此在填料腔中安裝了填料環。泵蓋上的小孔引導壓力水 在凈水離心泵的房間內將填料環密封。 如果泵的葉輪沒有平衡孔，則由于葉輪背面的液體壓力大于大氣壓，因此不會出現泄漏問題，因此可能無法安裝填料環。清水離心泵的軸向密封圈由填料壓蓋，填料環和填料等組成，以防止進氣或大量漏水。
6.為了避免軸磨損，臥式清水離心泵配有軸套，以通過填料腔保護軸。 軸套和軸之間有一個O形密封圈，可防止空氣沿著表面吸入或漏水。
7.臥式清水離心泵的傳動方式通過細長的彈性聯軸器與電動機連接。 泵的旋轉按照順時針方向旋轉。
