離心泵的主要結構有_自吸離心泵的基本結構以及通過什么原理進行工作的?

一、自吸離心泵的基本結構由六部分組成:軸承、泵軸、密封環、填料函、泵體、葉輪。

1、軸承是套在泵軸上以支撐泵軸的構件,有滾動軸承和滑動軸承兩種;

2、泵軸的作用是通過聯軸器將電動機連接到葉輪,因此它是傳遞機械能的主要部件;

3、密封環還可以稱為減漏環;

4、填料函主要由水封管,水封環,填料筒、填料、填料壓蓋組成的;

5、泵體也稱為泵殼,它是泵的主體。它起支撐和固定的作用,與安裝軸承的支架連接;

6、葉輪是自吸離心泵的主要部分之一。它可以高速度旋轉并且具有大輸出。葉輪上的葉片又扮演著重要角色。葉輪在組裝前必須通過靜平衡測試。葉輪的內表面和外表面要求光滑,以減少水流的摩擦損失。

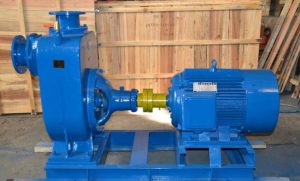

自吸離心泵

二、工作原理:

自吸離心泵在離心泵的作用下可以將水排出去。在水泵工作之前,泵體和進水管必須充滿水以形成真空狀態。當葉輪快速旋轉時,葉片會促使水快速旋轉。旋轉的水在離心力的作用下從葉輪中飛出去。水倒出之后,葉輪的中央部分會形成真空區域。在大氣壓(或水壓)的作用下,水源的水通過管網被壓入進水管。這樣,泵可以實現連續輸送。這里有一點值得注意:自吸離心泵啟動前必須向泵殼中注滿水后,才能啟動,否則會造成泵體發熱、振動、出水量減少并造成水泵損壞,從而引起設備事故!
