總體來說:WFB無密封自控自吸泵就是泵在啟動前無需加引水或抽真空,啟動后經短暫時間運轉,依水泵本身的作用,把水吸上來并可以正常運行的一種泵。
工作原理:自吸泵的主要水力元件葉輪和泵殼與-般離心泵相似,泵腔內增加了儲液室和氣水分離室。WFB型無密封自吸泵,無密封應該為副葉輪動力密封,又稱為流體動力密封。它可以克服填料密及機械密封的某些不足,可以確保無泄漏。
WFB型無密封自控自吸泵主要由泵體、工作葉輪(主葉輪)、副葉輪、 泵軸、電機支架、電控閥、停車止回閥等裝置組成。工作原理為氣液混合式,在泵運轉前,泵體內存在一定量的液體,泵啟動后,由于工作葉輪的旋轉作用。
具體來說工作原理可以分為以下7個小點:

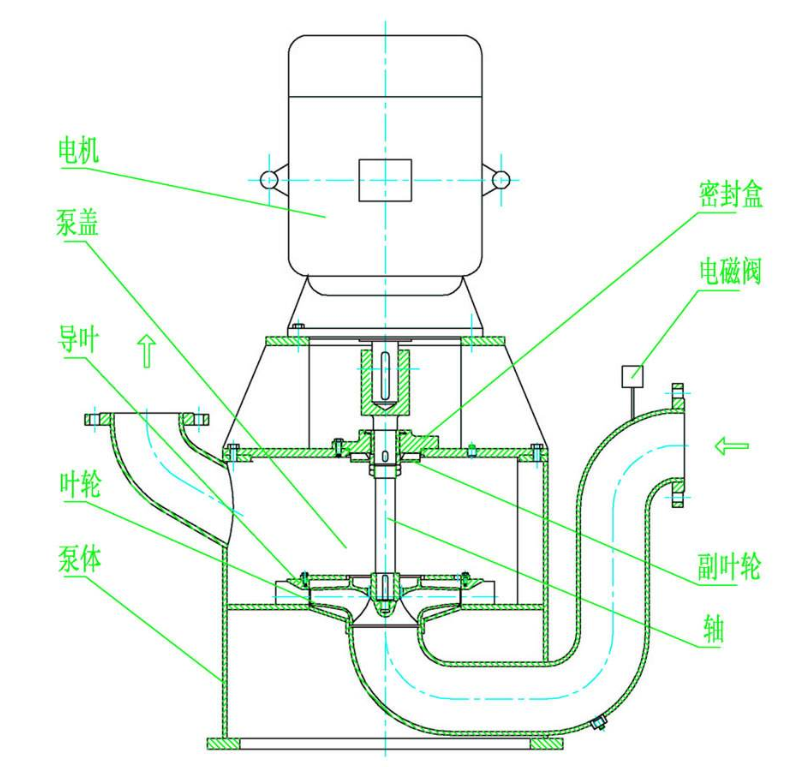

1、無密封自控自吸泵主要由泵體、葉輪、泵蓋、導葉、副葉輪、泵軸、連接架、電動空氣控制閥等部分組成;
2、該泵體內部由吸入室、儲液室、氣液分離室等部分組成;
3、泵在正常起動后,葉輪將吸入室所存的液體及吸入管路中的空氣-起吸入,液體混合氣體在葉輪高速旋轉的離心力作用下經導葉拋入氣液分離室;
4、由于流速突然降低,氣體與液體的比重不同,較輕的氣體從混合液中分離出來并被排出泵外,脫氣的液體重新進入工作腔與葉輪內部從吸入管路中吸入的空氣再次混合,在葉輪的旋轉的作用下,很快使泵體入口形成一定的真空度,從而達到自吸的目的;
5、由于該泵具有獨特的排氣功能,因此該泵能輸送含有氣體的液體并無須安裝底閥;.
6、該泵配有“電動空氣控制閥”運行時,控制閥關閉,實現密封;
7、停機后控制閥打開,破壞了吸入管路中的真空,防止停機后泵腔內的液體因缸吸作用而眾吸入管路流出,使泵腔內保存足夠的液體來繼續完成自吸過程,從而實現了“首次引流、永久自吸”。
