潛水排污泵的結構圖解_潛水排污泵的結構圖

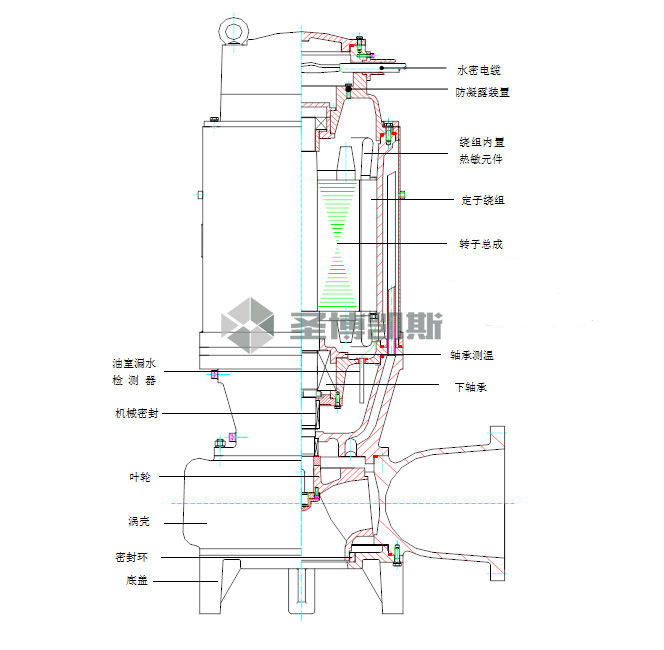

潛水排污泵在整體結構和水力模型設計上進行了大膽創新技術,引進和吸收了國內外先進技術,獨特的電纜密封設計,密封電纜和冷壓接頭的雙重密封保護,消除了電纜進水的隱患 ; 完美的電機冷卻設計,成套冷卻系統,可通過高壓和低壓水管實現自循環冷卻;動平衡檢測轉子和葉輪,以確保平穩運行通道中的液壓部件設計,確保一定尺寸的顆粒通過而不易堵塞,具有一定的抗阻塞和防纏繞功能;高精度的機械密封可確保合適的密封效果,同時將機械損耗降至很低;多重保護功能的設置提高了潛水排污泵運行的可靠性。(如下圖所示)

潛水排污泵是由三部分組合而成:密封裝置,控制設備和安裝系統。

密封裝置:由電機和泵頭組成。 泵頭與電動機同軸,并采用串聯式機械密封。絕緣等級:泵頭包括蝸殼,葉輪,底蓋和其他組件。根據需要,在潛水排污泵中設置了油室泄漏報警和電機繞組過熱保護。

控制設備:用于監控潛水排污泵的啟動,停止和運行。根據用戶的不同要求,它可以包括控制柜,接線盒和液體。

位置控制器等,并具有過載,缺相,短路,漏水,電動機繞組過熱,軸承過熱,電動機抗凝結等保護功能。查看控件以獲取詳細信息設備隨機說明手冊。

安裝系統:根據不同的工作條件,安裝方式包括固定濕式安裝和固定干式安裝。

以上是湖南圣博凱斯泵閥對潛水排污泵的結構圖進行的簡要總結。
