單吸清水離心泵結構說明
單吸清水離心泵是后開式的，拆卸泵蓋和葉輪時無需拆卸吸，排氣管。兩個球軸承安裝在懸架中，并用機油或潤滑脂潤滑。泵通過彈性聯軸器直接由電動機驅動。 渦流室，支腳，入口法蘭和出口法蘭鑄成一個整體。
單吸清水離心泵系統是根據我國標準規定的性能和尺寸設計的，主要由1.泵體，2.泵蓋，3.葉輪，4.軸，5.密封圈，6.軸套和懸架軸承組件等。
單吸清水離心泵的泵體和泵蓋的部件從葉輪的背面分開，這就是所謂的后開結構。優點是檢修方便。檢修期間，泵體，吸入管路，排出管路和電動機均未移動。
單吸清水離心泵的殼體（即泵體和泵蓋）構成泵的工作室，葉輪，軸，滾動軸承等是該泵的轉子。懸架軸承部件支撐泵的轉子部件，滾動軸承承受泵的徑向和軸向力。

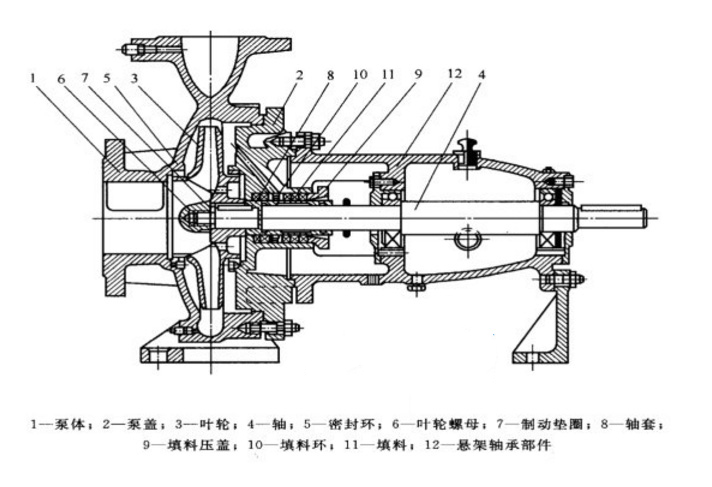

單吸清水離心泵結構圖
為了平衡泵的軸向力，大多數泵在葉輪的前后均裝有密封環，葉輪的后蓋上設有平衡孔。由于某些泵的軸向力較低，因此沒有密封環和平衡孔。
單吸清水離心泵的軸向密封環由填料壓蓋，填料環和填料等組成，以防止吸入空氣或大量漏水。水泵葉輪是否平衡。帶軟填料的腔體與葉輪的吸入口相連，如果葉輪入口處的液體處于真空狀態，則很容易沿軸套表面吸入空氣，因此安裝了填料環通過泵蓋上的小孔進入填料腔。該泵室內的壓力水被引導至填料環進行密封。如果單吸清水離心泵的葉輪沒有平衡孔，則由于葉輪背面的液體壓力大于大氣壓，因此不會出現泄漏問題，因此可能無法安裝填料環。
為了避免軸的磨損，在軸穿過填料腔的位置安裝軸套，并在軸套和軸之間安裝O形密封圈，以防止空氣沿配合方向吸入或漏水。
單吸清水離心泵的傳輸模式通過擴展的彈性聯軸器連接到電機。從驅動端看，泵的旋轉方向是順時針方向。
以上是湖南圣博凱斯泵閥對單吸清水離心泵結構說明進行的簡要總結。
