立式離心泵安裝_臥式清水離心泵的安裝

1.在臥式清水離心泵到位之前,應進行以下復查,基礎的尺寸、位置和高度均應滿足設計要求;設備應不遺漏零件、損壞和腐蝕;管口保護和堵塞蓋應處于良好狀態;盤車裝置靈活,無卡澀、卡澀、異響。

2.出廠前已組裝調試的部件不得隨意拆卸。

3.臥式清水離心泵安裝位置找平找正。

臥式清水離心泵基礎高度高于地面,安裝方便,不低于0.1m,臥式清水離心泵輸送到指定位置后,吊裝。并在已完成設備的基礎上準確定位,然后將地腳螺栓放在地腳螺栓和螺母上,在底座下墊鐵,用水準尺進行初步找平,地腳螺栓用混凝土填充。

混凝土設置完畢后,應擰緊基礎螺栓帽,每一組墊鐵均采用點焊固定,基礎表面應粗化,然后用水泥砂漿找平。

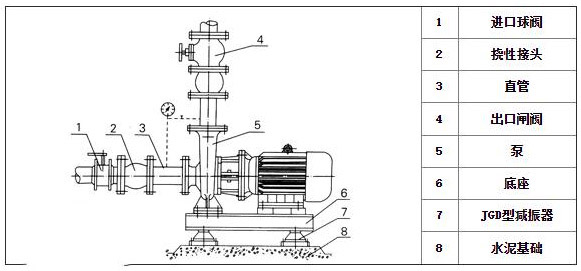

臥式清水離心泵的安裝圖

臥式清水離心泵的安裝

管道安裝應符合下列要求:

1.管內、管端應清理干凈,密封面和螺紋不得損壞,相互連接的法蘭端面或螺紋軸線應平行對齊,不得強行連接。管道的重量不應加在水泵上,而應具有自己的支撐體。

2.管道與泵連接后,不得進行焊接和氣割。如需焊接或氣割時,應拆除管道或采取必要措施,防止焊渣進入泵內,損壞泵部件。

泵軸、葉輪安裝后應無摩擦聲或卡澀現象,否則應解體檢查原因。

3.管道配置應根據設備資料和設計圖紙進行復核。

4.每臺臥式清水離心泵的出水管上應安裝閥門、止回閥和壓力表;當臥式清水離心泵直接來自室外給水管網時,吸入管上應安裝閥門、止回閥和壓力表,水泵周圍應設置帶閥門的旁通管。

5.臥式清水離心泵的隔振降噪:臥式離心泵進出口管應安裝柔性橡膠接頭或波紋管金屬接頭,管架采用彈性吊架和彈性支架;為了產生良好的隔振效果,必須提供基礎隔震、管道隔振和隔振支座,包括隔振墊的面積、層數和數量(減震器),必須根據計算結果選擇和安裝柔性接頭的型號和數量。減振器的型號、位置尺寸和數量直接關系到水泵的穩定性和減振效果。參數的確定必須經過專業技術人員的精確計算確認。

臥式清水離心泵通過墻壁和地板時,應采取措施防止固體聲傳播。

6.應仔細檢查臥式清水離心泵的調試點。
