自吸離心泵基本結構組成

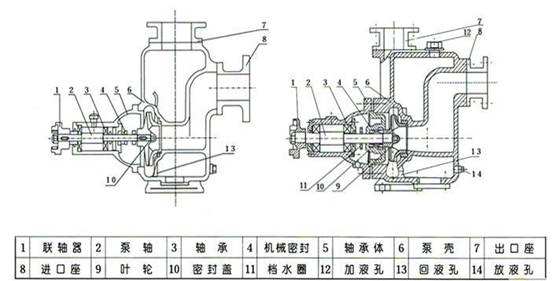

自吸離心泵基本結構由葉輪、泵體、泵軸、軸承、密封圈、填料函六部分組成。
1、葉輪是自吸離心泵的核心部分。它可以高速度旋轉并具有大輸出。葉輪上的葉片起著重要作用。葉輪在組裝前必須通過靜平衡測試。葉輪的內表面和外表面要求光滑，以減少水流的摩擦損失。
2、泵體也稱為泵殼，它是水泵的主體。它起到支撐和固定的作用，并與安裝軸承的支架相連。
3、泵軸的功能是將電動機與聯軸器連接，并將電動機的扭矩傳遞到葉輪，因此它是傳遞機械能的主要部件。
4、軸承是套在泵軸上以支撐泵軸的組件，有滾動軸承和滑動軸承兩種類型。滾動軸承應使用牛油作為潤滑劑進行適當?shù)臐櫥?。通常，加到體積的2/3至3/4即可，太多會產生熱量，過少會產生噪音和熱量；滑動軸承使用透明油作為潤滑劑，在油位線中添加油。太多的油會沿泵軸滲漏并漂移，太少的軸承會過熱并燒壞，從而引起事故。在泵的運行過程中，軸承的溫度高達85度，通常在60度左右運行。如果很高，則必須找出原因（是否有雜質，油是否發黑，泵內是否進水）并及時處理。
5、密封環也稱為泄漏減少環。如果葉輪入口與泵殼之間的間隙太大，則泵高壓區域中的水將通過該間隙流向低壓區域，從而影響泵的輸出并降低效率；如果間隙太小，將會在葉輪和泵殼之間產生摩擦并引起磨損。為了增加回流阻力，減少內部泄漏，并延長葉輪和泵殼的使用壽命，在泵殼內緣和葉輪外部輔助件的連接處和密封間隙處安裝密封圈，且間隙應保持在0.25和1.10毫米之間。
6、填料函主要由填料，水密封環，填料缸，填料壓蓋和水密封管組成。填料函的目的主要是關閉泵殼和泵軸之間的間隙，以使泵中的水不會流到外部，并且外部空氣也不會進入泵?？梢允冀K保持泵內的真空。當泵軸與填料之間的摩擦產生熱量時，有必要依靠水密封管將水保持在水密封環中以冷卻填料，從而維持自吸離心泵的正常運行。因此，在泵的運行檢查期間應特別注意填料函的檢查。大約600小時的運行后就應更換填料。
