單級雙吸離心泵結構圖_單級雙吸離心泵的結構和用途

單級雙吸離心泵的結構

單級雙吸離心泵的吸入口和出口位于泵軸線下方,垂直于軸線,水平。泵殼為中間開口,故危險檢修時不必拆卸進水、排水管道及電動機(或其他原動機)。從聯軸器到泵的方向,順時針旋轉。根據需要還可以生產逆時針旋轉,但應提出順序。

對單級雙吸離心泵葉輪進行靜平衡校核,葉輪兩側用套筒螺母固定。其軸向位置可通過套筒螺母調節。葉輪的軸力可以通過葉片的對稱布置來平衡,軸端軸承還可以承受一些殘余軸向力。

單級雙吸離心泵的泵體和泵蓋構成葉輪的工作腔。在進出口法蘭上設有安裝真空表和壓力表的管螺孔,在進出水法蘭的下部設有排水管螺孔。

單級雙吸離心泵的泵軸由兩個單列向心球軸承支承,軸承安裝在泵體兩端的軸承體內,并用潤滑脂潤滑。它的密封圈用于減少泵葉輪的泄漏。

單級雙吸離心泵由彈性聯軸器和電動機直接驅動(如需采用膠帶傳動,另設支架)。

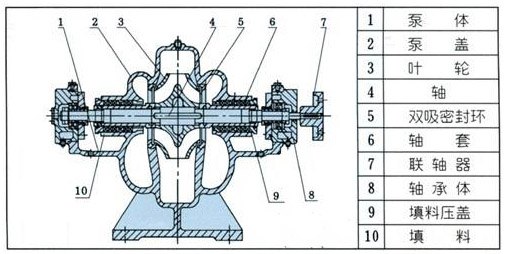

單級雙吸離心泵的結構圖片

單級雙吸離心泵的結構圖

單級雙吸離心泵的用途

單級雙吸離心泵用于輸送清水和理化性質與水相似的液體。

也適用于自來水廠、空調循環水、建筑給水、灌溉、排水泵站、電站、工業給水系統、消防系統、船舶工業等的液體輸送。

以上是湖南圣博凱斯泵對單級雙吸離心泵的結構和用途進行的總結。
