氣動隔膜泵百科_氣動隔膜泵內部結構有哪些?

氣動隔膜泵靠壓縮空氣驅動。通過空氣分配閥和換向軸,核心部件是:“氣室”, 都設置在氣動隔膜泵的中心部位。介質流動通過兩個匯流管和泵殼,稱為”接液部位”。通常止回閥(球型或片型)都設置在匯流管的兩端,主要靠閥球在實現液體的抽吸,在操作中,空氣分配閥自動分配壓縮空氣給2個獨立的空氣腔。在每次隔膜沖程到底的時候,換向軸改變方向,空氣分配閥把壓縮空氣分配到另外的空氣腔中,使隔膜朝相反的方式運動,于是就形成了兩邊隔膜不斷交替反復運動,從而達到吸液和壓送的作用,由于氣動隔膜泵是靠壓縮空氣驅動的,其對空氣的質量有要求,必須經過氣動三聯件之類的空氣過濾器來進行排水,從而達到經久耐用的目的。

介質通過氣動隔膜泵時,止回閥一開一關這使得每個泵殼里面交替地填充和排出,止回閥對壓力差做出反應。球閥和止回閥可處理含小顆粒的介質,而片閥止回閥可以處理含接近管徑尺寸大小軟顆粒的介質。

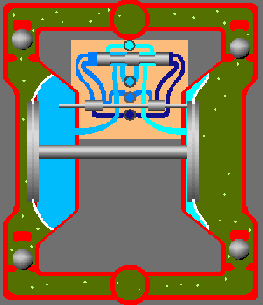

氣動隔膜泵內部結構圖片

氣動隔膜泵內部結構圖

1.上蓋和下蓋

本產品設有上下蓋,適用于同時輸送兩種介質。出口在中間。產品采用低脈沖生產,分三段,安裝方便,靈活方便。

2.四螺栓連接

四螺栓連接,密封性能優異。氣動隔膜泵具有很強的自吸能力,空氣消耗量減少。

3.流體室

流體室采用優質材料制成,結構強度更高。即使在惡劣的環境中,我們的產品也可以長期使用。

4.氣動馬達

氣動馬達可由鋁合金或不銹鋼制成。此外,我們還提供集成塑料氣動馬達。

5.硬件

為避免生銹和腐蝕,本泵選用不銹鋼五金件。因此,將來的維護更容易。

6.閥球

氣動隔膜泵的閥球經專用機床進一步加工,精度高,防漏性能好。

7.先導空氣閥

先導閥采用改性材料制成,具有良好的耐腐蝕性和自潤滑性??諝忾y沒有止點。這種閥門不需要潤滑,空氣消耗更少。

8.連桿

連桿由不銹鋼制成,具有良好的耐腐蝕性、耐磨性和自潤滑性。特別是表面摩擦系數低。

9.隔膜保護塊

鋁合金或不銹鋼隔膜保護塊采用一體化結構設計。有效防止液體泄漏。另外,塑料隔膜保護塊內襯網狀不銹鋼板,耐高溫高壓。

10.膈膜

運動距離可精確計算。采用進口材料,降低了氣動隔膜泵的隔膜應力,延長了使用年限。

以上是湖南圣博凱斯水泵對氣動隔膜泵內部結構進行了簡要總結。
