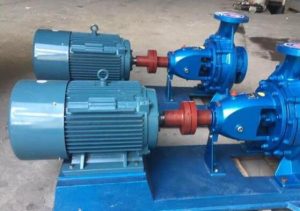

臥式清水離心泵的基本結構組成
臥式清水離心泵主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承等構成。
1、該泵的泵體和泵蓋部分在葉輪背面分開，也就是說，該泵是開門的結構形式，檢查和修理方便。檢修時可以不移動泵體、吸入管道、排出管道和和電動機，只需拆下加長聯軸器的中間聯接件，就可以抽出轉子部分然后進行檢查。
2、臥式清水離心泵的泵體和泵蓋組成了泵室。泵的轉子有葉輪、軸和滾動軸承等。懸掛軸承支撐著泵的轉子部，泵的滾動軸承受泵的徑向力和軸向力。
3、為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
4、泵的軸向密封環由填料壓蓋、填料和填料環等組成，可以有效防止空氣的進入或滲水。如果泵的葉輪有平衡，則裝有軟填料的空腔與葉輪吸入口相通，如葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔，將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。
5、為了防止臥式清水離心泵的泵軸磨損，軸通過填料鋼的部位要用軸套來保護，軸與軸之間必須有O型密封圈，避免止空氣進入或漏水。
