臥式管道離心泵的結構圖以及產品特點:
一、產品簡介
臥式離心泵是根據IS型離心泵和立式泵的獨特結構組合而設計而成的,具有出色的水力模型。同時,同時根據使用溫度、介質等不同在ISW型基礎上衍生出熱水泵、高溫泵、化工泵和油泵等。

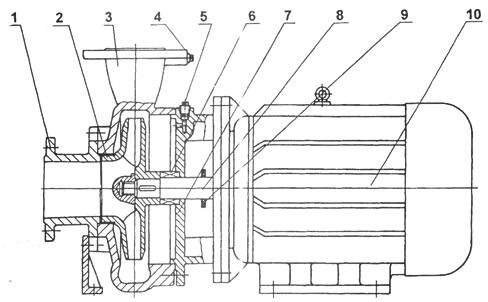

二、結構圖
1 | 吸入室,利用出色的水力模型設計而成的 | |
2 | 葉輪,高效節能 | |
3 | 泵體,利用出色的水力模型設計而成的 | |
4 | 取壓賽,安裝壓力表和真空表,從而監控泵是否可以正常高效的運行 | |
5 | 放氣塞,確保泵的正常維護 | |
6 | 機械密封,采用不銹鋼、硬質合金、氟橡膠等材料制成,耐用消費品磨損,無泄漏,運行壽命長 | |
7 | 泵蓋 | |
8 | 泵軸,為電機加長軸,確保了軸的同心,使運行平穩,無噪音和振動現象 | |
9 | 擋水圈,防止因密封漏水而導致的電機進水 | |
10 | Y系列電動機:直接與離心泵連接傳遞動力 |
