冷凝泵的作用_冷凝泵的結構與安裝

2022-10-11 16:17:15 1169

冷凝泵的結構說明

冷凝泵是單級單吸懸臂式離心泵，結構為臥式結構。冷凝泵有帶誘導輪和不帶誘帶輪兩種結構式。結構緊湊，運行平穩可靠、效率高，抗汽蝕性能好。采用標準化設計、標準化程度高通用性好。

過流部件材質：鑄鋼或不銹鋼，也可根據用戶要求選用不同材質。

冷凝泵的結構圖片

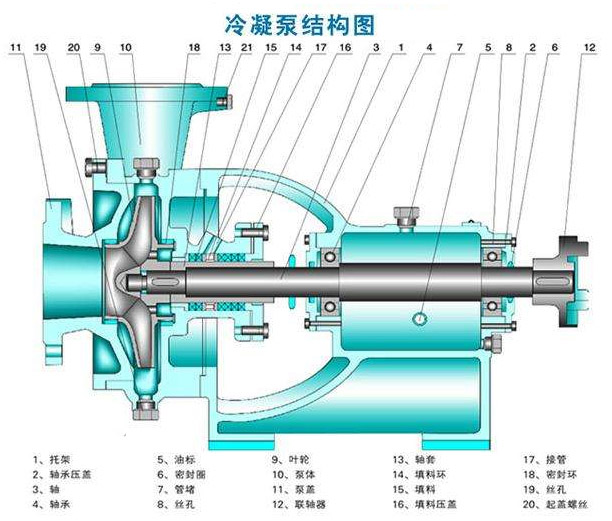

冷凝泵的結構圖

冷凝泵的安裝方法

1.拆箱后檢查冷凝泵和電動機。如果確認沒有由于裝卸和運輸過程引起的緊固連接損壞或松動，則該泵的進口和出口密封件完好無損，并且沒有灰塵進入冷凝泵內。將其直接發送到目的地進行安裝。

2.安裝冷凝泵的基礎平面應使用液位計進行調平。基礎水泥固化后，將該泵安裝在地基上，并使用液位計進行校正。應嚴格檢查冷凝泵軸和電動機軸的同心度，聯軸器的外圓偏移公差為0.1 mm，兩個聯軸器端面的較大和較小間隙差在一個圓內不得超過0.3 mm。

3.應支撐冷凝泵的吸入管路和壓力出口管路，并且管路的重量不能直接由冷凝泵承擔。檢查管道，儀表等接口是否密封良好。

以上是湖南圣博凱斯水泵對冷凝泵的結構說明與安裝方法進行的總結。
