高壓鍋爐給水泵結構圖_鍋爐給水泵的基本結構組成

2022-10-11 16:16:15 1315

鍋爐給水泵的基本結構組成：

鍋爐給水泵的吸入口和排出口垂直向上，并且轉子的軸向力由平衡板平衡。軸封可以是填料密封或機械密封。轉子的支承僅DG85-80、DG85-67、DG155-67采用滑動軸承，稀油潤滑，而其他泵則使用滾動軸承。

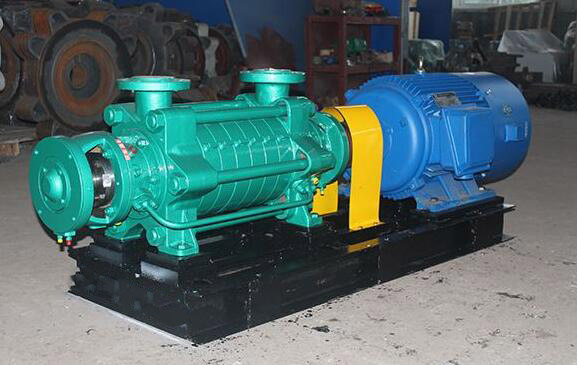

鍋爐給水泵

1、泵殼部分

泵殼體部分主要由軸承體、前段、中段、后段、導葉等用螺栓聯接成整體，前段吸入口中線呈水平線，后段吐出口與水平垂直。

2、轉子部分

轉子部分主要由軸和葉輪，軸套，平衡板及其他安裝在軸上的零件組成。軸上的零件用平鍵和套筒螺母固定，以使其與軸成為一體。整個轉子的兩端都通過軸承支撐在泵殼上。轉子部分中的葉輪數量由泵的級數確定。

3、軸承部分

這種泵的軸承有兩種類型：滑動軸承和滾動軸承，具體取決于型號，它們都不承受軸向力。在運行過程中，泵應允許轉子部件在泵殼中軸向移動，并且不能使用向心球軸承。

4、密封部分

鍋爐給水泵的前段、中段、后段之間密封面均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間靠密封環、導葉套、填料等密封，當密封環和導葉套的磨損程度已影響泵的工作和性能時應予以更換。
