管道離心泵的工作原理
管道離心泵利用葉輪旋轉使水產生離心運動而起作用。在啟動之前，必須先向泵殼和吸油管注滿水，然后再啟動電動機，以便泵軸帶動葉輪和水進行高速旋轉運動。水經過離心運動，并通過蝸殼泵殼體的流道被拋到葉輪的外邊緣。加壓水管道流入水泵。
管道離心泵的結構組成
管道離心泵的結構組成

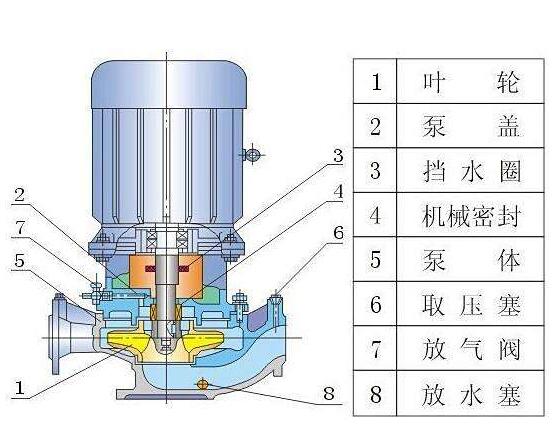

管道離心泵的基本結構由葉輪，泵體，泵蓋，擋水環，泵軸，軸承，密封圈，填料函和軸向力平衡裝置八個部分組成。
1.葉輪是管道離心泵的核心部件，它具有高轉速和高輸出力。
2.泵體也稱為泵殼，是管道離心泵的主體。起到支撐和固定的作用，并與支架連接以安裝軸承。
3.泵軸的功能是將電動機與聯軸器連接，并將電動機的扭矩傳遞到葉輪，因此它是傳遞機械能的主要部件。
4.密封環也稱為泄漏減少環。
5.填料函主要由填料制成，可防止泵中的水流到外部，防止外部空氣進入泵中。始終保持管道離心泵中的真空！ 當泵軸與填料摩擦而產生熱量時，必須通過水密封管將水注入水密封環中以冷卻填料！
6.軸向力平衡裝置。 在管道離心泵工作期間，由于液體在低壓下進入葉輪并在高壓下流出，因此葉輪兩側的壓力不相等，并且產生了指向入口方向的軸向推力。這將導致轉子沿軸向移動，并產生磨損和振動。因此，應安裝軸向推力軸承以平衡軸向力。
