鑄鐵氣動隔膜泵是一種新型的輸送機械，在中國是一種新型的泵。使用空壓機壓縮空氣作為動力源，可以排出各種腐蝕性液體，顆粒狀液體，高粘度，易揮發，易燃，劇毒的液體。三種材料，鋁合金，鑄鐵，不銹鋼。鑄鐵氣動隔膜泵根據不同的液體介質使用丁腈橡膠，氯丁橡膠，氟橡膠和聚四氟乙烯。以滿足不同用戶的需求。自該泵投入生產以來，已被1,000多家國內石油，化工，電子，陶瓷，紡織，油漆和制藥機械系統單位采用。它被放置在特殊場合，用于泵送傳統泵無法泵送的各種介質。替代齒輪泵的理想產品取得了滿意的效果。

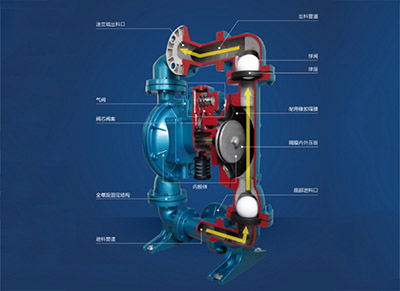

鑄鐵氣動隔膜泵的結構圖
鑄鐵氣動隔膜泵的結構圖
鑄鐵氣動隔膜泵的工作原理
在氣動隔膜泵的兩個對稱工作腔中A，B中各裝有一塊隔膜，由中心連桿將其結合成一體。壓縮空氣從泵的進氣口進入配氣閥，通過配氣機構將壓縮空氣引入其中一腔，推動腔中隔膜運動，而另一腔中空氣排出，一旦到達行程終點，配氣機構自動將壓縮空氣引入另一工作腔，推動隔膜相反方向運動，從而使兩個隔膜連續同步地往復運動。
在圖中壓縮空氣由進口進入配氣閥，使膜片向右運動，則A室吸力使介質由C入口流入，推開球閥2進入A室，球閥4則因吸入閉鎖，B室中的介質則被擠壓，推開球閥3由D流出同時使1閉鎖，防止回流，就這樣循環往復使介質不斷從C入口吸入D出口出排出。
