壓縮空氣從不銹鋼氣動隔膜泵的進氣進入配氣閥，通過配氣機構將壓縮空氣引入其中一腔，推動腔中隔膜運動，而另一腔中氣體排出。一旦到達行程結束，配氣機構自動將壓縮空氣引入另一工作腔，推動隔膜朝相反方向運動，從而使兩個隔膜連續同步地往復運動。在不銹鋼氣動隔膜泵的兩個對稱工作腔中A、B中各裝有一塊隔膜，由中心聯桿將其連結成一體。
不銹鋼氣動隔膜泵是通過氣壓進行工作的。從該泵的進氣口輸入空氣源后，氣流的方向會通過先導閥和空氣閥組件交替改變，以交替推動左右隔膜以吸入和排出物料。同時，隨著材料的進出，閥球打開和關閉來配合完成循環工作。只要該泵的內部組件密封且暢通，不銹鋼氣動隔膜泵就可以連續工作。在該泵的正常運行下，根據工作原理，當膜片的受力面積恒定時，泵頻率的速度和力的大小取決于氣源的壓力。
不銹鋼氣動隔膜泵的原理

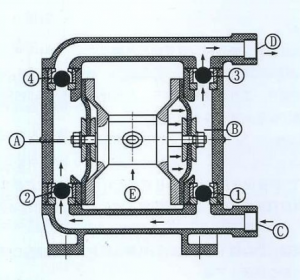

在圖示中壓縮空氣由E進入配氣閥，使膜片向右運動,則A室的吸力使介質由C入口流入，推開球閥②進入A室，球閥④則因吸入而閉鎖﹔B室中的介質則被擠壓，推開球閥③由出口D流出，同時使球閥①閉鎖，防止回流，就這樣循環往復使介質不斷從C入口處吸入，D出口處排出。
以上是湖南圣博凱斯水泵對不銹鋼氣動隔膜泵的原理進行的總結。
