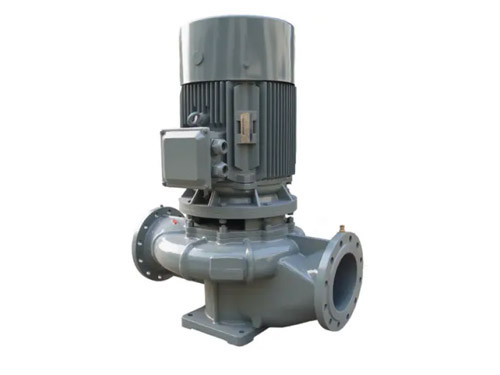

外形結構尺寸
獨有的戰略核心技術,模塊化設計,安裝尺寸同CZL、ISG等系列互換。外觀設計采用集概念裝飾和加強壓力雙重作用的筋板,更佳美觀,耐壓耐用。
葉輪
1、采用CFD優化設計的水力模型,再利用快速成型試驗優選,調整葉片的扭曲度,使流面更加流暢平滑,達到流體輸送要求,通過高精度加工中心直接三維造型,精密制作,大大降低了模具曲面變形和局部渦流現象,從而提升了泵的運行效率。
2、不銹鋼或銅質葉輪均采用目前國際上先進的全硅溶膠中溫蠟熔模鑄造工藝(鑄鐵的采用先進的覆膜砂鑄造工藝),有雙曲線葉片、葉片超薄,流道表面光滑,葉片超薄,損失少,確保節能泵效率。
3、所有的葉輪經過了動(靜)平衡和水力平衡處理,補償了軸向的推力,噪聲更低,軸向力更少,軸承壽命更長,有更高的水力效率。
4、所有葉輪采用雙口環平衡結構,從而使葉輪和泵蝸殼之間的公差可以減小成為可能,這將明顯減少了液體從高壓力區回流至低壓力區,內部損耗更少,從而降低了能耗,這對于節能水泵的總效率和性能是至關重要的。
泵體和泵蓋
1.泵體、泵蓋均為三維CFD技術直接造型,加工中心制作的精鑄鋁模,大大地降低了模具曲面變形和局部渦流不平現象,采用目前國際上先進的鑄造工藝,覆膜砂鑄造,零件的材質得以保證,尺寸精確,內腔光潔,流道無阻力,外形美觀,從而進一步提升了泵的運行效率。
2.泵體、泵蓋鑄鐵部件普通型均采用精密噴涂、精密型采用特殊的電泳處理,以獲得光滑,完全覆蓋且經久耐用的表面,附著力強,不退色,電泳處理的泵體、泵蓋即可降低摩擦力,又可以提高泵的總體效率約3-5%,而且可以避免因噴漆引起不均勻、掉漆退色現象,防腐蝕效果更好。
軸承和機封
采用國內知名的哈爾濱軸承或進口的NSK和SkF軸承,噪音更低,可靠性更高。 使用了知名度高的博格曼機械密封,并且特殊的波紋管設計確保了動環的補償和密封性能。
電機
配有符合我國GB186B-2012,3級能效標準1TL001全系列西門子或Y×3、YEFF、YE2電機和2級能效并符合我國GB/T28575-2012標準的YE3系列(IP55)三相異步電動機或永磁電機,比普通電機散熱效果好,噪聲更低,外形美觀。
以上是湖南圣博凱斯水泵對節能水泵關鍵部件的特點進行的總結。
