節能蝸殼式中開泵,是新型單級雙吸臥式中開離心泵類產品。該泵具有節能、應用范圍廣、軸向力平衡、壽命長、中開式結構、維修方便、快捷。節能蝸殼式中開泵適合輸送各種清潔或帶有微量顆粒的中性或弱腐蝕性液體。中開泵適用于自來水廠、灌溉、排水泵站、電站、工業供水系統、空調系統、消防系統、船舶工業、亦適合煉油工業中作一般性用途。

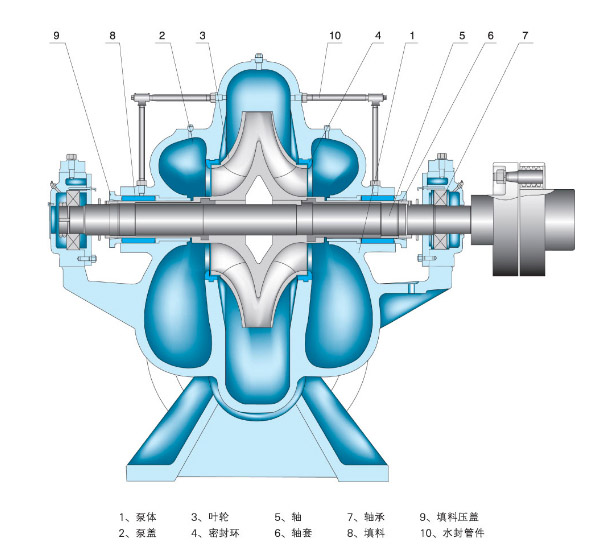

節能蝸殼式中開泵的結構說明
節能蝸殼式中開泵泵體與泵蓋構成葉輪的工作室,在進出水法蘭上有安裝真空表和壓力表的管螺孔,進出水法蘭的下部有放水的管螺孔。
節能蝸殼式中開泵的主要零件有:泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。除軸的材料為優質碳素鋼外,其余多為鑄鐵制成。
節能蝸殼式中開泵的吸入口與吐出口均在該泵軸心線下方,水平方向與軸線成垂直位置、泵殼中開,檢修時無需拆卸,排出管路及電動機(或其他原動機)從聯軸器向該泵的方向看去,節能蝸殼式中開泵均為逆時針方向旋轉。如根據用戶特殊訂貨需要也可改為順時針旋轉。
葉輪經過靜平衡校驗,用軸套和兩側的軸套螺母固定,其軸向位置可以通過軸套螺母進行調整,葉輪的軸向力利用其葉片的對稱布置達到平衡。
泵軸由兩個單列向心球軸承支承,軸承裝在泵體兩端的軸承體內,用黃油潤滑,雙吸密封環用以減少水泵壓水室的水流回吸水室。
節能蝸殼式中開泵通過聯軸器由電動機直接傳動。
軸封為軟填料密封,為了冷卻潤滑密封腔和防止空氣漏入泵內,在填料之間有水封環,節能蝸殼式中開泵工作時少量高壓水通過水封管流入填料腔起水封作用。
以上是湖南圣博凱斯水泵對節能蝸殼式中開泵的結構說明進行的總結。
