水泵葉輪三元流技術_節能水泵三元流動技術原理分析

節能水泵三元流動理論技術分析

葉輪是水泵的心臟,它決定了節能泵的揚程、流量和效率,對于節能水泵的設計,從考慮水力損失的減少,效率高和氣蝕性能佳著手,利用三元流理論與CFD流體力學計算和優化相結合的方法,尋找不同的流動和幾何參數的優化組合,從設計上保證產品的性能。根據“射流-尾跡三元流動理論”將葉輪內部的三元立體空間進行無限地分割,通過對葉輪流到內各個工作點的分析,建立完整、真實的葉輪內流體流動的數字模型,進行網格劃分和流場計算,運用三元流動設計方法優化葉片的進出安放角、葉片數,扭曲葉片各截面形狀等要素,其結構可適應流體的真實流態,從而避免水在葉片之間形成回流使工作面的流動分離,讓水在葉輪間流動更接近設計狀態,減少了流動損失和無用功,提高了水泵的整體效率。

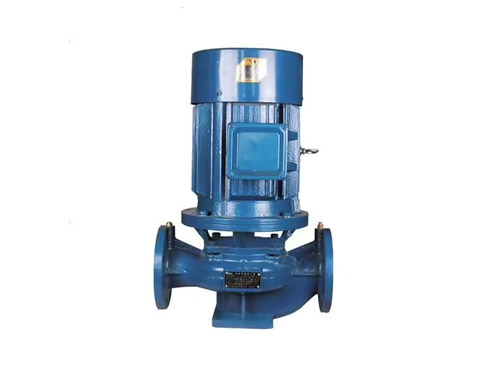

節能水泵圖片

節能水泵

三元流葉輪技術特點

1.子午流道三元流葉片寬、輪轂減少,通流能力增大,提高了水力效率;

2.子午流道三元流葉輪直徑減少,而出口寬度增大,提高了水力效率;

3.三元流葉輪槽道更寬,葉輪槽道水流速減少,因此可以避免汽蝕或減緩汽蝕現象發生;

4.三元流葉片扭曲度較一元流大很多。

5.三元流葉片進口邊向來流進口伸展,減少了進口損失,提高了汽蝕性

能。

6.三元流葉輪減少了進口沖擊和出口尾跡脫流損失,使泵效率真正得以提高。

以上是湖南圣博凱斯水泵對節能水泵三元流動技術原理分析后進行的總結。
