立式離心泵的工作原理
立式離心泵在啟動前,應先用水灌滿泵殼及吸水管道,然后驅動電機,使葉輪和水作高速旋轉運動,此時水受到離心力的作用被甩出葉輪,經蝸殼中的流道而流入立式離心泵的壓水管道,由壓水管道而輸入管網中,與此同時,立式離心泵葉輪中心處由于水被甩出而形成真空,吸水池中的水便在大氣壓的作用下,沿吸水管而源源不斷的流入葉輪吸水口,又受到高速旋轉的葉輪的作用,被甩出葉輪而輸入壓水管道,這樣,就形成了立式離心泵的連續輸水。

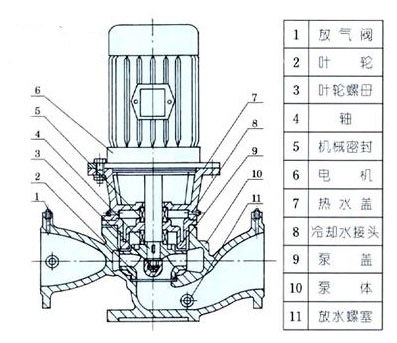

立式離心泵的組成
立式離心泵分別有六部分組成,分別是葉輪、泵體、泵軸、軸承、密封環、填料函。
1.葉輪是立式離心泵的核心部分。它具有高速運轉和大輸出功率。葉輪上的葉片起著重要作用。葉輪在組裝前必須通過靜平衡實驗。葉輪的內表面和外表面要求光滑,以減少水流的摩擦損失。
2.泵體也稱為泵殼,它是泵的主體。起到支撐和固定的作用,并與支架連接以安裝軸承。
3.泵軸的功能是將電動機與聯軸器相連,以將電動機的扭矩傳遞到葉輪,因此它是傳遞機械能的主要部分。
4.軸承是一個套在泵軸上的部件,用于支撐泵軸。滾動軸承和滑動軸承有兩種。滾動軸承使用牛油作為潤滑劑來適當?shù)丶佑汀Mǔ?,體積的2/3?3/4太多會產生熱量,太少會產生噪音和熱量。滑動軸承使用透明油作為潤滑劑,在油位線中添加油。太多的油會沿著泵的軸滲出并向低位漂移,太少的軸承會過熱并燒毀,從而引起事故!在立式離心泵的運行過程中,軸承的溫度為85度,通常在60度左右運行。如果高,找出原因(是否有雜質,油是否為黑色,水是否進入)并及時處理!
5.密封環也稱為泄漏減少環。葉輪入口與泵殼之間的間隙太大,導致該泵的高壓區域中的水通過該間隙流到低壓區域,從而影響該泵的出水量并減少效率! 如果間隙太小,葉輪和泵殼之間的摩擦?xí)鹉p。為了增加回流阻力,減少內部泄漏,并延長葉輪和泵殼的使用壽命,在泵殼內邊緣與葉輪外部輔助裝置的連接處安裝了一個密封圈,并且密封間隙應保持在0.25和1.10 mm之間。
6.填料函主要由填料,水封環,填料管,填料壓蓋和水封管組成。填料函的作用主要是縮小泵殼與泵軸之間的間隙,以使立式離心泵中的水不會流到外部,并且外部空氣也不會進入泵中。始終保持泵中的真空!當泵軸和填料摩擦產生熱量時,水封將水通過管道輸送到水封環中以冷卻填料!保持立式離心泵的正常運行。在對立式離心泵運行進行檢查時,應特別注意填料函的檢查!運轉600小時后應更換填料。
以上是湖南圣博凱斯水泵對立式離心泵的原理和組成進行的總結。
