臥式清水離心泵概述
IS泵是臥式單級單吸臥式清水離心泵，用于泵送凈水和理化性質類似于沒有固體顆粒的水的液體。廣泛用于工業，農業和城市，排水，消防供水等。
IS泵是根據我國標準IS02858規定的性能和尺寸設計的，其技術標準已接近國際標準，達到了國際先進水平。它是我國推廣的節能泵產品之一。
該泵結構簡單，性能可靠，體積小，重量輕，抗氣蝕性能好，功耗低，使用維護方便。
IS型泵用途廣泛 整個系列共有140種規格，但僅使用了4種軸。相同規格的軸，軸承，軸封，葉輪緊固件等。

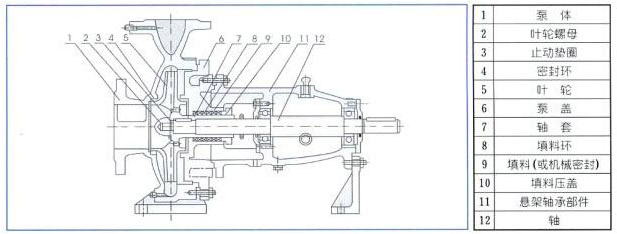

臥式清水離心泵的結構圖
臥式清水離心泵結構圖說明
臥式清水離心泵為后開式結構，拆開泵蓋和葉輪時不需拆卸吸水和排出管路。懸架內裝有兩個滾珠軸承，用機器油或潤滑脂潤滑。臥式清水離心泵通過彈性聯軸器由電動機直接驅動。渦室、腳、進水法蘭和出水法蘭鑄成一個整體。
臥式清水離心泵的組成部分
1.泵體 2.葉輪螺母 3.止動墊圈 4.密封環 5.葉輪 6.泵蓋 7.軸套 8.填料環 9.填料（或機械密封） 10.填料壓蓋 11.懸架軸承部件 12.軸
