氣動隔膜泵是我們公司研發的一種新型輸送機械，采用壓縮空氣為動力，針對各種帶顆粒液體，腐蝕性液體，高粘度易揮發，易燃，易爆，劇毒和有害液體，都能抽光吸盡。湖南圣博凱斯泵閥氣動隔膜泵作為國內一家著名的集研發，生產，銷售，服務于一體的多元化企業，我們始終堅持以質量求生存，以品質求發展的理念為廣大用戶提供更優質的服務。我們不僅擁有國內標準的水泵性能測試中心，完善的服務體系，經驗豐富的水泵專家，我們經過40年的發展，產品以優異的性能，過硬的品質，良好的服務，以及各項專業認證證書。下面由水泵廠家來為您講解一下氣動隔膜泵的規格和型號。

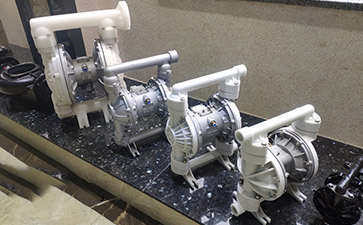

氣動隔膜泵
氣動隔膜泵的規格
氣動隔膜泵一共有八種規格直徑DN10mm(3/8″)，DN15mm(1/2″)，DN25mm(1″)，DN40mm( 1 1/2″)，DN50mm(2″)，DN65mm( 2 1/2″)，DN80mm(3″)，DN100mm(4″)。氣動隔膜泵有四種材質，鋁合金，鑄鐵，不銹鋼，工程塑料。隔膜泵根據不同液體介質分別采用不同型號的隔膜材質，分別是丁腈橡膠，氯丁橡膠，氟橡膠，聚四氟乙烯。以滿足不同的用戶需求。自該泵投入生產以來，已被國內多家石油和化工等用能企業所采用。安置在各種特殊的場合，用來輸送各種常規泵不能抽吸的介質，并且可以替代油泵的理想產品，可以取得很好的效果。
氣動隔膜泵的型號
| 型?號 Type | 流量 Flow (L/min) | 揚程 Head (m) | 出口壓力 Discharge Pressure (bar) | ?吸程 Sucked Lift (m) | 允許通過 顆粒直徑 Max Grain Diameter (mm) | 空氣消耗量 Max Air Consumption (scfm) | 進氣口徑 Compressed air inlet (inch) | 進出口尺寸 Inlet and Outlet (mm) | |
| 絲扣 Threaded | 法蘭 Flanged | ||||||||
| QBY3-10 | 0~18.9 | 0~70 | 7 | 2.5-3 | ≤1.5 | ≤9 | 1/4 | 10 | |
| QBY3-15 | 0~18.9 | 0~70 | 7 | 2.5-3 | ≤1.5 | ≤9 | 1/4 | 15 | |
| QBY3-20 | 0~57 | 0~70 | 7 | 4.5-7.6 | ≤2.5 | ≤28 | 1/4 | 20 | |
| QBY3-25 | 0~57 | 0~70 | 7 | 4.5-7.6 | ≤2.5 | ≤28 | 1/4 | 25 | |
| QBY3-25A | 0~151 | 0~84 | 8.4 | 5.4 | ≤3.2 | ≤60 | 1/2 | 25 | |
| QBY3-32 | 0~151 | 0~84 | 8.4 | 5.4 | ≤3.2 | ≤60 | 1/2 | 32 | |
| QBY3-40 | 0~151 | 0~84 | 8.4 | 5.4 | ≤3.2 | ≤60 | 1/2 | 40 | |
| QBY3-50 | 0~378.5 | 0~84 | 8.4 | 5.48 | ≤5.5 | ≤125 | 1/2 | 50 | |
| QBY3-65 | 0~378.5 | 0~84 | 8.4 | 5.48 | ≤5.5 | ≤125 | 1/2 | 65 | |
| QBY3-80 | 0~568 | 0~84 | 8.4 | 5.48 | ≤6.3 | ≤175 | 1/2 | 80 | |
| QBY3-100 | 0~568 | 0~84 | 8.4 | 5.48 | ≤6.3 | ≤175 | 1/2 | 100 | |
| QBY3-125 | 0~1041 | 0~84 | 8.4 | 2.4-7.6 | ≤10 | ≤325 | 3/4 | 125 |
