單向氣動隔膜泵的工作原理

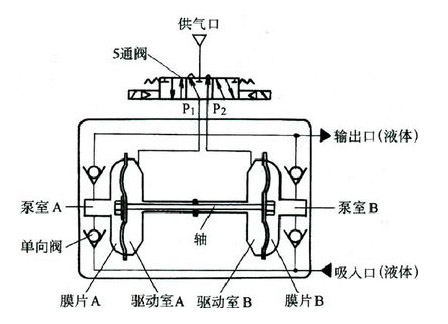

單向氣動隔膜泵是由兩部分組成,分別是工作腔和氣動腔。中間有隔膜片隔開,壓縮空氣由進氣口進入氣動腔。由于壓力增大使隔膜片向左移,主彈簧被壓縮,單向閥開啟,將工作腔中的介質壓出。氣動閥芯左移關閉進氣口,空氣經過閥瓣,氣動套,氣壓室,經由出氣口排出,氣動腔減壓,隔膜片復位并向右推,進氣口開啟,進入下一個動作周期。連續往復式運動引導介質吸入和排出,完成介質的輸送工作。該泵為氣動驅動,沒有電磁火花等??梢栽诃h(huán)境惡劣的工作場合,用于流體的傳輸和運送。
單向氣動隔膜泵的工作特性
氣動隔膜泵廣泛應用于包裝印刷業的水性油墨金刷機,凹版印刷機,柔性版印刷機的墨料提升循環系統,也可以用于輸送其他各種粘度的液體,如,水,油,漿液,腐蝕性或者帶有微小固體顆粒的液體。
壓縮空氣為動力,工作過程中不會產生火花,靜電和電磁干擾,可以直接用于易燃易爆場所及管道內。
構造合理,操作方便。介質的流量可以根據粘度及使用需求量,通過改變氣源壓力或者針型閥的進氣量來進行為無極調節。
泵體采用鋁合金壓鑄,內部零件全部選用不銹鋼材料制造。該泵配有回墨手柄,工作完畢后同時按下兩個手柄,泵及管道內的存余介質會自動返回容器中,節約原料,便于清洗(再次工作時需要先拉出手柄)。
