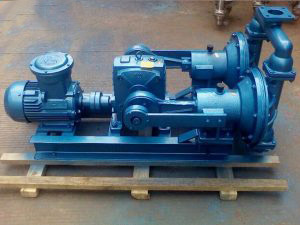

隔膜泵各部件的名稱叫什么?有一部分用戶不會叫它們的名稱。下面我們將簡要介紹一下。
隔膜泵的工作部分主要由曲柄連桿機構,柱塞,液缸,隔膜,泵體,吸入閥和排出閥組成。

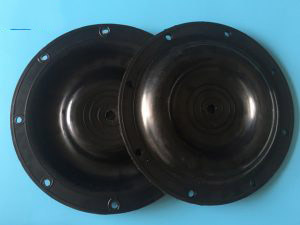

1、膜片
膜片要求光滑,無刮痕,彈性應該符合要求。

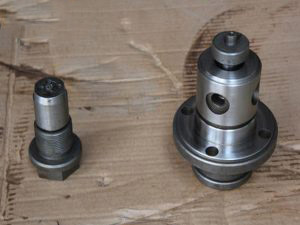

2、控制閥
調節壓力閥閥芯與閥座的嚴密性,用煤油滲漏測試5分鐘,以滲漏不能超過一滴為宜。根據損壞情況可以相應采取機械加工,定心敲擊閥或者研磨法進行修復。無法修復時需要及時更換。
3、電動隔膜泵泵體部件
柱塞與導向套配合尺寸公差為H8/g8,圓度是0.02mm,直線度為0.02mm,表面粗糙度為RaO.8,表面硬度45-55HRC。
配合軸徑與定位軸徑同軸度0.02mm。柱塞的修磨量為0.01D(D表示直徑)。

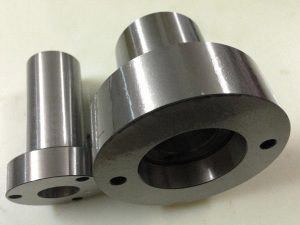

4、導向套
內徑與外徑的同軸度為0.02mm。與柱塞配合的尺寸公差為H8/g8。密封圈彈性良好,沒有老化裂紋現象,與柱塞配合無劃痕損傷。
5、曲軸軸瓦殼
與軸瓦配合表面沒有拉傷起毛現象,表面粗糙度與軸瓦殼配合表面的導向孔垂直度0.02mm。兩軸瓦組合后,兩端導向孔同軸度0.02mm。

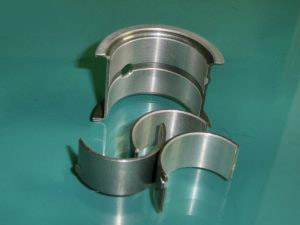

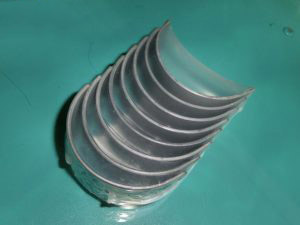

6、曲軸瓦
和軸瓦殼配合尺寸公差為H7/g6,與曲柄頸配合尺寸公差為G7/h6,配合表面粗糙度hl.6fxm。挖鍵槽與定位鍵配合尺寸公差是H7/g7。
7、曲軸套
與主軸頸配合尺寸公差是H7/g6,表面粗糙度內徑與外徑同軸度為0.02mm。
8、中軸
與軸套配合尺寸公差為H7/g6。圓度是0.02mm,直線度0.02mm,表面粗糙度RaO.8/jnn,調質處理。配合軸頸與定位軸頸同軸度是0.02mm。較大修磨量為直徑的0.4倍。
