氣動隔膜泵工作原理示意圖_氣動隔膜泵原理與連接示意圖

QBY型不銹鋼氣動隔膜泵可以輸送不易流動的介質,也可以抽送流動的液體。它具有自吸泵,屏蔽泵,潛水泵,雜質泵和泥漿泵等輸送機械的許多優點。下面湖南圣博凱斯泵閥講解QBY型氣動隔膜泵的工作原理與連接示意圖。

一、QBY型氣動隔膜泵工作原理

qby氣動隔膜泵以壓縮空氣為動力。是一種由膜片往復變形造成容積變化的容積泵,它的工作原理與柱塞泵類似。在QBY隔膜泵的兩個對稱腔中,各裝有一塊彈性的隔膜,連桿把兩塊隔膜連接在一起,壓縮空氣從鋁合金氣動隔膜泵的進氣接頭進入配氣閥后,推動兩個工作腔內的隔膜,使連桿連接的兩塊隔膜進行同步運動。另一工作腔中的氣體從其隔膜的背后排出隔膜泵外;一旦結束行程,配氣機構則自動把壓縮空氣引入另一工作腔,推動隔膜向相反的方向運動,這樣形成了兩個隔膜的同步往復運動。每個工作腔中又設置有兩個單向球閥,隔膜的往復運動,造成工作腔內容積的改變,使兩個單向球閥交替地開啟和關閉,進而將液體連續不斷地吸進和排出。這樣周而復始的運動被稱為QBY型鋁合金氣動隔膜泵的工作原理。

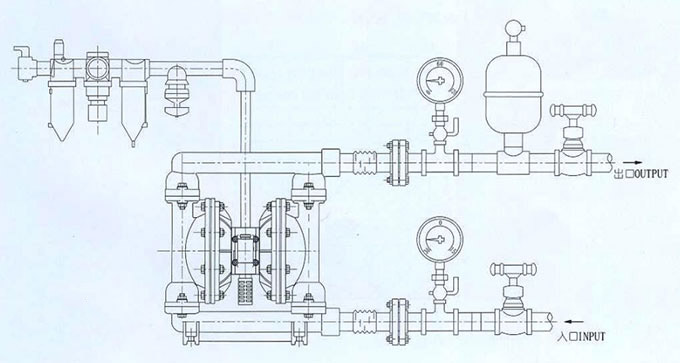

二、QBY型氣動隔膜泵的系統連接示意圖

氣動隔膜泵的系統連接示意圖

氣動隔膜泵的系統連接示意圖
