泵的自吸裝置原理_自吸泵的工作原理是什么?

在了解自吸泵的工作原理是什么之前,我們可以帶著這個問題來看WFB無密封自控自吸泵原理。這有助于對自吸泵工作原理的理解。

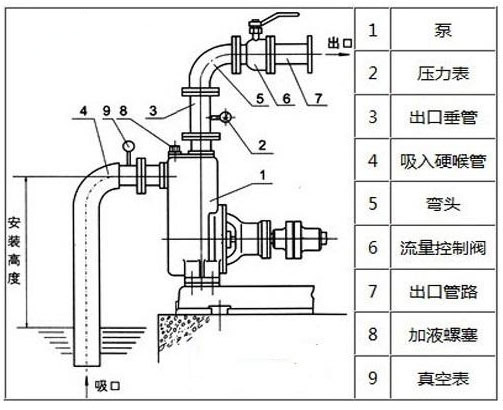

自吸泵的工作原理圖

自吸泵的工作原理

自吸泵的工作原理是在啟動自吸離心泵之前,將泵殼注滿水(或者泵殼本身中有水)。啟動后,葉輪高速旋轉,以使葉輪通道中的水流到蝸殼。進氣口形成真空,從而使進氣口逆止閥打開,吸入管中的空氣進入高揚程自吸泵,并通過葉輪通道到達外邊緣。

大流量高揚程自吸泵采用軸向回液的泵體結構。泵體由吸入室,儲液室,渦旋室,回液孔,氣液分離室等組成。不銹鋼耐腐蝕自吸泵正常啟動后,葉輪吸入儲存在吸入室中的液體與吸入管道中的空氣在一起,然后將其放入葉輪中。內部可以完全混合。在離心力的作用下,液體夾帶氣體流向渦卷室的外邊緣,從而在葉輪的外邊緣上形成一定厚度的白色泡沫帶和高速旋轉的液環。氣液混合物通過擴散器進入氣液分離室。

由于流量的突然降低,較輕的氣體從混合的氣液中分離出來,并且該氣體繼續上升并通過泵體出口排出。脫氣后的液體返回儲液腔,再通過返回孔進入葉輪,并與從葉輪內部的吸管吸入的氣體再次混合,在高速旋轉的葉輪作用下流到葉輪的外邊緣。隨著這一過程的不斷進行,吸氣管道中的空氣不斷減少,直到氣體排出并完成自吸過程,自吸泵便投入正常使用當中。

以上便是水泵廠家對自吸泵工作原理的總結。
