在工業生產中，通常在循環泵上安裝補償器。如何選擇補償器，優缺點是什么？
一、補償器的作用
在管道補償設計中，自然補償是經濟的。自然補償利用管道自然彎曲形狀的靈活性來補償熱位移。顯然，自然補償?shù)哪芰κ怯邢薜摹．?dāng)自然補償不能滿足要求時，通常應考慮使用諸如金屬波紋管伸縮節之類的補償裝置。
管道系統上的負載主要是外力負載，即管道的自重。管道和流動介質，內部壓力，風荷載，地震荷載等以及位移荷載。安裝管道補償器的目的是消除作用在設備或管道上的外部負載，可以將復雜的管道系統劃分為相對簡單的形狀和可獨立擴展的管段，以確保擴展的最佳使用效果。關節。管道補償器可以補償和吸收管道的軸向，橫向和角向熱變形，吸收設備振動，減少設備振動對管道的影響，并吸收由于地震和地面沉降引起的管道變形。
補償器用于大型場所，鋼鐵廠，火力發電廠以及煙氣脫硫，除塵設備，空氣加熱，助流鼓風等設備的其他設備的冷熱管道系統中，因此各種補償器

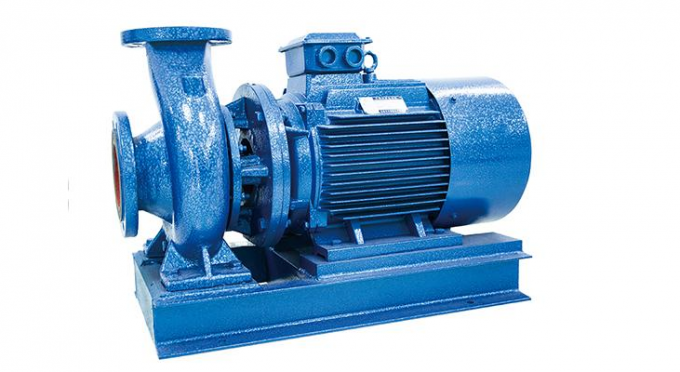

工業循環泵
二、補償器的起源
補償?shù)幕竞x是彌補缺陷和失調損耗。
還有技術補償。當管道輸送介質的溫度或管道所處的環境的溫度時，由溫度引起的管道的熱脹冷縮是不可避免的。如果不采用某種方法來補償尺寸變化，它將在管壁上。
高應力在管道中產生，并通過管道傳輸?shù)焦潭ǖ墓芗芑蛟O(shè)備。當溫差超過某個范圍時，溫差應力大于管道可以承受的應力范圍，此時必須考慮補償。
三、分析幾種常見的補償器
1、波紋補償器的含義：
波紋補償器是一種補償裝置，利用波紋管彈性元件的有效膨脹和收縮來吸收由于熱引起的管道，導管或容器的尺寸變化膨脹和收縮等，并且屬于補償元素。
2、波紋補償器的分類：
波紋補償器（波紋管）按位移形式分類，基本可分為軸向型、橫向型、角向型及壓力平衡型波紋膨脹節（波紋管）。
按是否能吸收管道內介質壓力所產生的壓力推力（盲板力）分類，可分為無約束型波紋膨脹節（波紋管）和有約束型波紋膨脹節（波紋管）。
按波紋補償器的波形結構參數分類，可分為U形、Ω形、S形、V形波紋膨脹節（波紋管），當前國內外的膨脹節（波紋管）產品以采用U狀波形結構者居多。
3、波紋補償器的優點：
結構緊湊，占空間較少，可直埋；缺點是制造比較困難、耐壓低、補償能力小。其補償能力與波形管的外形尺寸、壁厚和管徑大小有關：壓力越高、波壁越厚、管徑越小、其剛性越大，補償能力越小。波形補償器一般用于公稱壓力≤1.0MPa、公稱直徑≥150mm的場合，也可用于常壓和低壓的大口徑管道。在鍋爐煙風管道中應用的可以達到DN4000mm。
4、波紋補償器的缺點：
波紋補償器管壁較薄不能承受扭力、振動，安全性差；設備投資高、設計要求嚴、施工安裝精度高、往往達不到預期壽命；軸向型波紋補償器對固定支架產生壓力推力，造成固定支架推力大，從而造價高。
5、波紋補償器的應用條件：
波紋補償器不能承重，應單獨吊裝，除非對波紋補償器采用加固措施，否則不允許波紋補償器與管道焊后一起吊裝。在安裝中應按照廠家推薦的數據來正確設計波紋補償器的度，在任何情況下不能拉伸或壓縮或扭轉波紋管去補償安裝偏差，以免影響波紋補償器的正常功能，降低使用壽命和增加管系、設備接管及支撐構件的載荷。膨脹節周圍要留有足夠的空間，以保證膨脹節在設計范圍內能自由運動。
（二）旋轉補償器
1.旋轉補償器的優點
（1）產品安全性能高：產品結構合理，旋轉補償器采用雙密封形式，一側為端部密封，另一側為端部密封。
（2）方便的設計：在設計加熱網絡時，波紋管補償器的補償條件相對苛刻，必須遵循五個黃金原則。
套筒補償器必須嚴格居中，并且必須考慮波紋管補償器和套筒補償器的相應力。 ，盲功率等。 有很多類型旋轉補償器。
根據管道的方向，可以選擇合適類型的旋轉補償器來解決管道的補償問題；
（3）產品壽命長：產品壽命可以達到20年以上;
（4）補償量大：補償量可達1800 mm（其他的補償器，如波紋管補償器的補償量最大補償量在300～400 mm），對于DN 200以上的管線，單邊補償量可達到130～200 m，對于≤DN 200的管線，單邊補償量可達到100～130 m，可以長距離輸送蒸汽管線補償使用；
（5）管道運行經濟性高：使用旋轉補償器補償，由于補償器補償距離增長，比自然補償和套筒補償減少彎頭，從而減少壓降，使熱網的管損減少，作為長距離輸送熱網的主要補償方式之一；
（6）安裝方法和型式多樣化：根據管線的走向，結合現場的地形，選擇旋轉補償器補償?shù)男褪剑鉀Q蒸汽管道的補償問題，工程安裝方便，無需冷拉、預緊等施工工藝，對焊即可；
（7）投資?。阂蛐D(zhuǎn)補償器的補償距離長，采用的補償器數量減少，且對土建的固定墩推力小，固定墩的設置數量比較少，固定墩的規模比較小，大大節省了土建的投資，與其它的補償器相比，工程總投資要節約20%～40%，經濟效益可觀。
2、旋轉補償器的應用條件：
旋轉補償器在管道上一般按200～500m安裝1組（可根據自然地形確定），有10多種安裝形式，可根據管道的走向確定布置形式。采用該型補償器后，固定支架間距增大，為避免管段撓曲要適當增加導向支架；為減少管段運行的摩擦阻力，在滑動支架上應安裝滾動支座。
三、方型補償器
1、平方補償器的含義
平方補償器也稱為平方膨脹力或膨脹力彎曲。管的彈性變形被彎曲以吸收管道的熱膨脹。
方形補償器必須由高質量的無縫鋼管制成，整個補償器最好用一根水immer制成。
2、方形補償器的優點：
1、易于制造和安裝。與套筒補償器和波紋補償器相比，作用在固定支架上的軸向推力更小，熱補償更大，并且適用于各種壓力和溫度條件；
2、安全性高，在維護過程中無需維護正常運行，無需設置檢查井。
3、方形補償器的使用條件：
安裝方形補償器時，為減小補償器的變形彈性并提高補償能力，必須先將補償器的外臂拉伸一定長度后再安裝
第四，補償器的安裝和使用要求
1、安裝前應檢查補償器的類型，規格和管道配置，并且必須滿足設計要求；
2、對于帶有內套筒的補償器，應注意確保內套筒的方向與介質的流動方向一致。鉸鏈型補償器的鉸鏈旋轉平面應與位移旋轉平面一致；
3、安裝管道后，應將需要冷擰的補償器和用于預變形的輔助組件拆除；
4、嚴禁使用金屬波紋補償器的方法來調節管道的安裝公差，以免影響補償器的正常功能，減少使用壽命，增加管道系統，設備及支撐的負荷。組件；
5、水壓測試結束后，應盡快排干波浪殼中積聚的水，并迅速吹干波浪殼的內表面；
6、與補償器的波紋管接觸的絕緣材料不應包含氯。
7、在安裝過程中，不允許將焊渣濺在波浪形殼體的表面上，并且不允許波浪形殼體受到其他機械的損壞；
8、管道系統安裝完成后，應盡快拆除在金屬波紋補償器上安裝和運輸?shù)狞S色輔助定位部件和緊固件，并根據設計將限位裝置調整到指定位置。要求使管道系統在環境條件下
具有足夠的補償能力；
9、補償器的所有可動部件均不得被外部部件卡住或限制其運動范圍，并應確保每個可動部件的正常運動；
10、在水壓測試期間，應在帶有補償器的管線末端的輔助固定管架上進行加固，以使管線不會移動或旋轉。對于用于氣體介質及其連接管道的補償器，請注意在使用水時是否需要添加臨時支架。
