氣動隔膜泵的結構_氣動隔膜泵結構與用途

在建筑施工地區,會排放很多廢水和雜質,容易堵塞管道,會使水泵負荷過高,出現電機發熱的情況。針對這一問題,隔膜泵廠家研發出了第三代氣動隔膜泵。氣動隔膜泵可以輕松通過固體顆粒,流量可以調節,管道堵塞時會自動停止,直到暢通時才能使用。

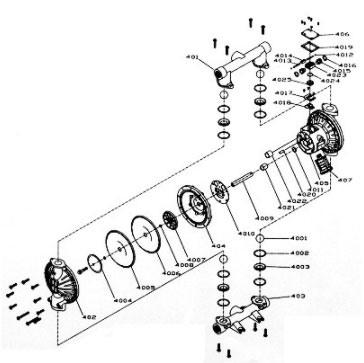

氣動隔膜泵結構示意圖

氣動隔膜泵結構示意圖

氣動隔膜泵結構

氣動隔膜泵的結構主要由消音器、進出液管、馬達、隔膜組件、球閥組件、液流體蓋等部件構成。

消音器:礦用氣動隔膜泵起到降低隔膜泵工作時產生的噪音問題。

進出液管:流體在泵內進口與出口的管道作用。

馬達:主要有馬達、主閥以及換向閥組成。把壓縮空氣的能量轉化為往復運動的動能裝置,成為鋁合金氣動隔膜泵主要的組成部分。

隔膜組件:有隔膜連桿、隔膜墊片、隔膜螺栓以及相應的O型密封圈、隔膜組成。隔膜把腔體隔開為流腔和氣腔,隔膜組件在馬達的作用下進行往復運動,使流體腔與氣腔之間形成壓力差。

球閥組件:由球座和球以及O型密封圈組成,起到單向閥的作用。

液流體蓋:和馬達體組合成腔體。

氣動隔膜泵用途

可以作為各種固液輸送裝置。

抽吸各種花生醬、土豆泥、紅腸、啤酒花、巧克力和糖漿等。

抽吸顏料、油漆、粘合劑、膠水等。

抽吸各種水泥漿和污水、灰漿等。

抽吸各種磨料、清洗油污、腐蝕劑等。

抽吸各種強酸、強腐蝕液體、強堿等。

抽吸各種瓷器、瓦片、磚器和陶器釉漿等。
