臥式清水離心泵怎么拆卸圖解_臥式清水離心泵怎么拆卸?

IS、IH臥式清水離心泵是根據我國標準所規定的性能和尺寸進行設計的,是我國推廣的節能泵類產品之一。清水離心泵適用于消防供水、排水、工農業及城市等行業領域之用。臥式清水離心泵為后開式結構,拆開葉輪和泵蓋時,無需拆卸吸水和排出管路。懸架上裝有兩個滾動軸承,可以用潤滑油脂和機油進行潤滑。以下講解臥式清水離心泵的拆卸步驟。

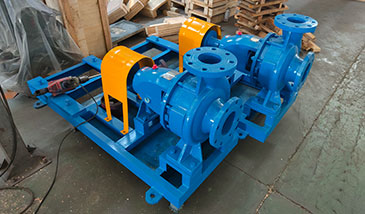

臥式清水離心泵拆卸圖

臥式清水離心泵拆卸圖

臥式清水離心泵拆卸前的準備工作

(1)準備好拆卸的工具、量具、起重機、配件和材料等。

(2)清楚臥式離心泵的運行情況,準備好所需的圖紙和資料。

(3)把電源切斷,排盡泵內剩余的水,達到檢修條件。

(4)對檢修過程做出評價,填好風險評價表。

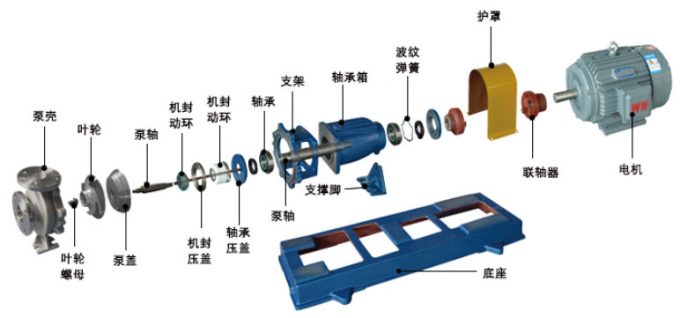

臥式清水離心泵配件圖

臥式清水離心泵配件圖

臥式清水離心泵拆卸步驟

(1)拆卸聯軸器,把拆卸的聯軸器做好標記。方便后續組裝。檢查軸向間隙和聯軸器的同心度,做好記錄工作。附屬管線進行拆卸,接著拆卸泵蓋。用專用工具卡在葉輪前的軸頭螺母上。沿著臥式清水離心泵葉輪旋轉方法拆卸螺母。

(2)從軸上拉出葉輪,把聯軸器拆下,測量軸封端蓋,使聯軸器分解,把電機拆卸移到一邊。把轉子往外抽,可用純銅棒輕輕敲打聯軸器或者葉輪軸頭。敲打軸頭時應該帶上軸頭螺母,防止軸頭損傷。可拆卸密封壓蓋,抽出泵軸。拆掉防護罩,把軸承兩端拆卸。

臥式清水離心泵拆卸前的準備工作和拆卸步驟由離心泵廠家總結。
