塑料氣動隔膜泵是工程塑料氣動隔膜泵的簡稱，是氣動隔膜泵材質的一種。氣動隔膜泵以壓縮空氣為動力，以下講解塑料氣動隔膜泵工作原理。
塑料氣動隔膜泵工作原理

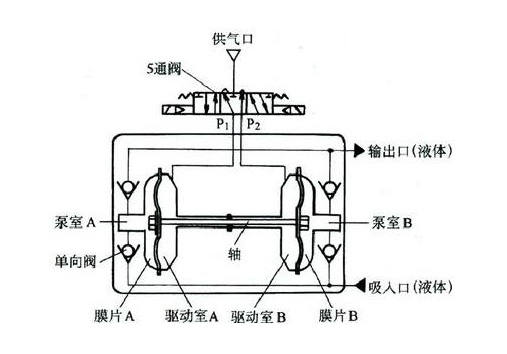

從上圖塑料氣動隔膜泵工作原理圖中可以看出，空氣經過氣閥壓縮，進入膜片A的背面，再由膜片擠壓進入液室。這種以空氣驅動的方式可以避免活塞驅動的機械應力，延長膜片的使用壽命。壓縮空氣把膜片A推出中心體時，另一面的膜片B被連接到中心軸拉向中心體，膜片B背面的空氣由出口排放到泵外。這樣會使泵室B形成真空，依靠外面大氣壓的作用把流體由入口支管依靠閥球推開閥座，使液體能自由的流進泵室B直到灌滿。

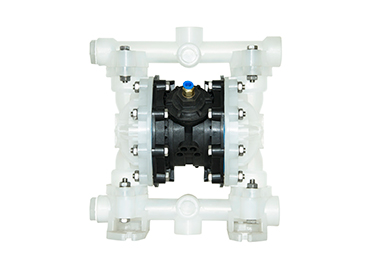

塑料氣動隔膜泵
空氣擠壓膜片到達頂峰時，空氣閥會把膜片引導膜片B的背面，形成擠壓力而推出中心體，把連接的膜片A拉回到中心體，膜片B所產生的液壓把入口閥球推回到閥座，出口閥球推離閥座，液體受到擠壓后由出口排出泵外，膜片A被拉回中心體，這一運動過程會使膜片A形成真空，依靠大氣壓作用，流體由入口支管把閥球推開到閥座，使液體能自由的流進泵室A。這一運動過程被稱為塑料氣動隔膜泵的工作原理。隔膜泵工作原理類似于柱塞泵。
塑料氣動隔膜泵工作原理由隔膜泵廠家總結。
