水泵出水管道的設計要求可以分為使用鋼筋混凝土管道設計要求、使用明管設計要求、使用埋管設計要求和其他設計要求。
水泵出水管道使用鋼筋混凝土管道設計要求
混凝土強度等級要求不能低于規定值，現澆鋼筋混凝土管道伸縮縫隙的間距應該按照縱向應力計算，不能超過20米。預制鋼筋混凝土管道在直線段每間隔50米~100米應該設計安裝活接頭。
水泵出水管道使用明管設計要求
水泵出水管道轉彎處必須設置鎮墩。鎮墩間距不能超過100米。兩鎮墩之間的管道應該設置伸縮節，伸縮節應該布置在上端，在寒冷的冬季運行時，可以對管道采取防凍保護措施。
水泵出水管使用埋管設計要求
水泵出水管使用埋管深度應該在較大凍土層深度下面，埋管可以采用連續墊座。埋管應該設置檢查孔，每條管道不能少于2個。
其他設計要求

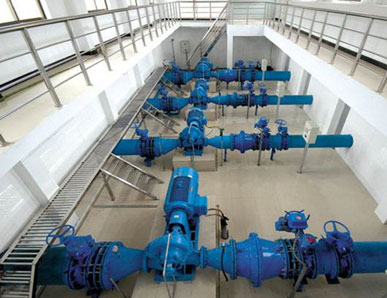

1.水泵出水管道上的閘閥會因高壓而開啟困難，出水管直徑高于400毫米時，可以采用電動閘閥或者水力閘閥。下圖為單級雙吸離心泵出口管道實物圖。
單級雙吸離心泵出口管道圖
2.出水管道設計流速的規定：管徑低于250毫米時，設計流速為1.5米/秒~2.0米/秒；管徑不應低于250毫米，設計流速2.0米/秒。
3.水泵與出口閘閥間應該安裝止回閥，避免出口管道的水出現倒流。
4.水泵出水管道可以承受高壓，可用鋼管焊接接口，便于后續檢修，恰當?shù)奈恢每捎梅ㄌm接口。
水泵廠家總結。
