節能水泵三元流技術是指三元流理論和三元流葉輪相結合，三元流技術的應用是使用高效節能水泵水力性能優化方案，通過使用CFD流體力學計算軟件和優化方法相結合技術，尋找不同的流動和幾何參數的優化組合，從設計上確保節能泵的高效率。根據“射流-尾跡三元流動理論”把葉輪內部的三元立體空間進行無限分割，對葉輪流道內各個工作點進行分析，建立真實完整的數字模型，進行網格劃分并進行流場計算，運用三元流動設計優化葉片的數量和安放角，使結構可以適應流體的真實流態，避免水在葉片之間產生的回流問題，可以讓水在葉輪間流動更接近三元流理論設計狀態，進而減少了流動損失，大大提高了節能水泵的整體運行效率。

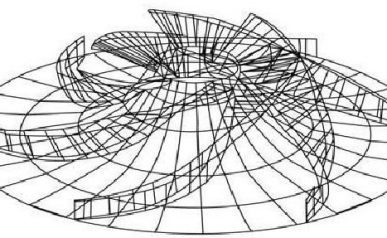

三元流葉輪設計圖
根據用戶的實際運行工況，先對水泵的流量、壓力電機等進行測試，提出完整的工藝參數要求，雙方簽訂合同能源管理后，使用“射流-尾跡三元流動理論”軟件對水泵葉輪進行設計、鑄造和加工。三元流葉輪保證可以和原水泵葉輪互換，在不動泵體、管路和電路的情況下，進行葉輪更換。接著對各項指標進行測試，正常后再投入使用。

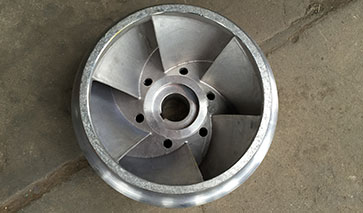

三元流葉輪
節能水泵三元流技術的應用由水泵廠家總結。
