雙吸泵按照型號可以分為CZOW和CZNW（S）型雙吸中開泵。單級雙吸泵的特點是結構比較緊湊，安裝時比較方便。安裝形式是裝配時無需調整，可以根據現場使用條件進行選擇，可以根據實際工況和用戶需求來選擇立式安裝或者臥式安裝。

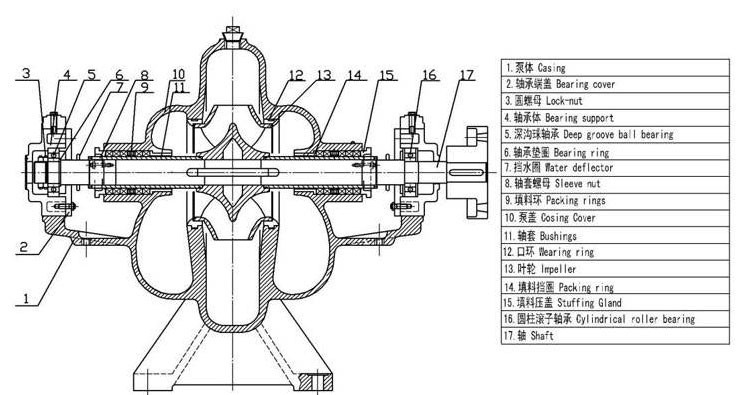

雙吸泵結構圖
單級雙吸泵的特點
單級雙吸泵是指葉輪上有兩個吸入口，而不是指有兩個葉輪，這會使不少人有誤解，這樣的設計較大的好處是水力是對稱的，理論上是沒有軸向力的。軸向作用比單吸泵要好，雙吸泵在平衡軸向力上有較大的優勢，運行起來更加平穩，有許多水泵制造商生產的循環水泵通常是雙吸泵，流量大可以滿足使用要求。而一些自來水廠、鋼廠和市政也會使用到雙吸泵，流量大一點可以達到10000m3/h。國內生產雙吸泵的廠家還是比較多的。
單級雙吸泵的葉輪有兩個吸入口，每個吸入口可以承擔一半的流量，在相同轉速與流量下進口流速會減小，這時流速比較低，葉輪不容易出現汽蝕，雙吸泵的抗汽蝕能力比單吸泵的抗汽蝕能力強，這是雙吸泵的優點之一，有些客戶會比較喜歡使用雙吸泵，這是由于單吸泵少了一道密封，因?yàn)椴恍枰紤]汽蝕所以成本造價會比較低。
雙吸泵的葉輪可以由兩個單吸葉輪背靠背構成，就好像兩個葉輪對稱布置一樣，由此可以理解為工作時不會有軸向力產生，由于裝配與制造的原因會有尺寸偏差，不可能完全做到對稱，加上液流也不可能做到完全對稱，還會有殘余的軸向力產生，通常雙吸泵上會裝有徑向滾動軸承來承受多余的軸向力。
應該著重指出的是單級雙吸泵是使用中開式結構，泵體與泵蓋的結合面通常是通過軸心線的水平面，一般稱之為中開面，由于使用這種結構可以掀開泵蓋就能檢修泵內各部件零件，并且不需要拆卸進出管路與移動電機或者其他電機檢修較為便捷。和雙吸泵相比雙吸泵具有較大的流量，吸上性能良好。和混流泵相比，揚程比混流泵的揚程要高。經過優化設計的水力模型具有優異的水力性能，并且理論上沒有軸向力，這對大型水泵來講非常重要的。泵體、泵蓋、葉輪經過精密鑄造，過流表面的光潔度提高了離心泵的抗汽蝕能力與效率。根據用戶的需求和實際使用情況，可以使用機械密封或者填料密封而且不受轉向限制。針對填料密封可以有足夠的空間來更換填料。
單級雙吸泵的特點由離心泵廠家總結。推薦閱讀：單級雙吸離心泵結構和工作原理
