水泵的型號和介質可以分為循環水泵和高效節能水泵，每種水泵都會有屬于自己的性能曲線圖。水泵性能參數的確定有助于我們了解水泵性能曲線圖，從水泵性能曲線圖中可以看出每個性能參數不是獨立的和靜止的，而是起到相互聯系與相互制約的目的。從水泵性能曲線圖中可以看出圖中繪制有三條性能曲線，流量和揚程曲線，流量和軸功率曲線，流量和效率曲線各三條。

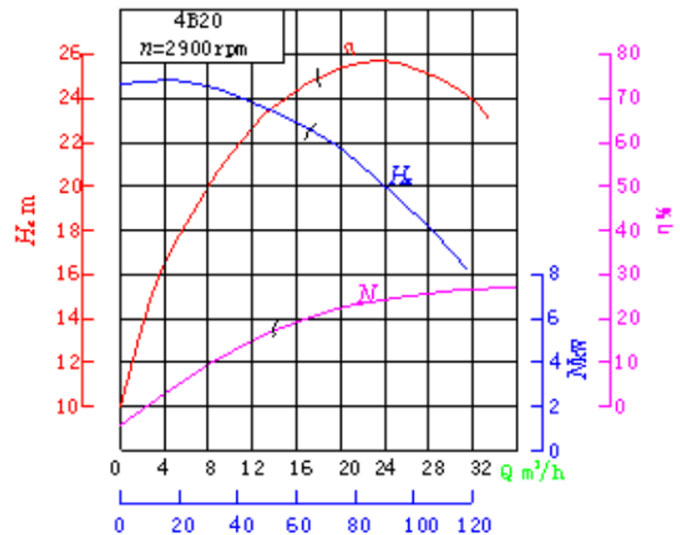

水泵性能曲線圖
水泵性能曲線圖講解
流量、揚程、功率、效率等性能參數是水泵的主要性能參數，這些參數之間的關系能利用實驗進行測定。水泵生產部門把產品的基本性能參數用曲線圖表示出來，而這些曲線被稱之為水泵的特性曲線。了解了水泵的性能曲線圖有助于用戶在對水泵選型時做參考。
性能曲線圖是在固定的轉速下測量出的只能適用于該轉速，性能曲線圖上均會注明轉速N的數值，圖中是離心水泵在N=2900r/min時的特性曲線，圖中繪有三條曲線。
1、H-Q曲線
H-Q曲線可以表示為流量Q和揚程H的關系。泵的揚程在較大流量范圍內是隨著流量的增加而減少的。不同型號的泵H-Q曲線的型號各有不同。假如有些曲線比較平坦，可以適用于揚程變化不大而流量變化較大的場合使用。有些曲線比較陡峭只能適用于揚程變化范圍大而不允許流量變化過大的場合使用。
2、N-Q曲線
N-Q曲線表示水泵的流量Q和軸功率N之間的關系，軸功率會隨著流量的增大而增大。在流量Q=0時，泵軸消耗的功率會很小。啟動水泵時為了減少啟動功率，應該把出口閥門關閉。
3、η-Q曲線
η-Q曲線表示水泵的流量Q和效率η之間的關系。開始效率會隨著流量的增加而增加，達到較大值后又會隨著流量的增加而下降。曲線較大值相當于效率較高點，水泵在該點所對應的揚程與流量下進行操作，這時效率較高。該點為水泵的設計點。在選擇水泵時用戶總是希望水泵在較高效率下進行工作，在這種條件下操作較為經濟合理。實際上水泵不可能正好在該條件下運行，通常只能規定一個工作范圍，一般被稱之為泵的高效率區。高效率區的效率應該不低于較高效率的92%之間。水泵在銘牌上所標注的均是較高效率下的流量、揚程、功率。水泵產品目錄與說明書上還會經常標注較高效率區的流量、揚程、功率的范圍等等。
水泵性能曲線圖講解由水泵廠家總結，推薦閱讀：水泵有幾種類型？
