從水泵止回閥的安裝圖上可以清楚的看出，水泵止回閥是安裝在水泵后面的緩開快閉止回閥。水泵止回閥的安裝是有一些方法和技巧的，水泵止回閥安裝時也有一些注意事項。下面我們簡單講解水泵止回閥的安裝方法及注意事項。

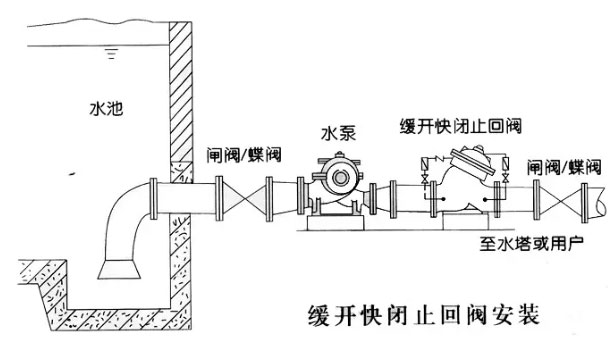

水泵止回閥安裝圖
水泵的止回閥又被稱之為單向閥或者是逆止閥，逆止閥的作用是防止管路中的介質出現倒流。水泵吸水關水的底閥也是屬于止回閥的。啟閉件依靠介質的流動與力量自行開啟或者關閉，可以防止介質倒流的閥門叫做止回閥。止回閥屬于自動閥類的一種，主要用在介質單向流動的管道上，只能允許介質向一個方向進行流動，避免事故的發生。
止回閥按照結構能劃分為三種分別是升降式止回閥、旋啟式止回閥、蝶式止回閥。升降式止回閥能分為直通式與立式兩種。旋啟式止回閥能分為三種雙瓣式、單瓣式、多瓣式。蝶式止回閥是蝶式雙瓣和蝶式單瓣，上面幾種止回閥在連接形式上能分為螺紋連接、法蘭連接、焊接、對夾式連接四種。

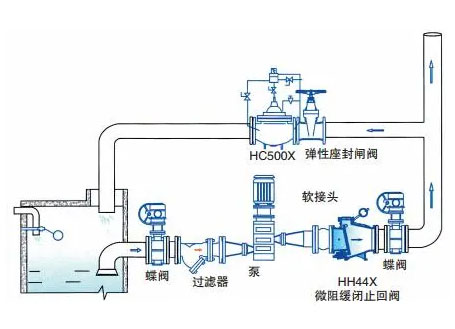

水泵微阻緩閉止回閥安裝圖
水泵止回閥的安裝方法
（1）在安裝止回閥的時候，可以先檢查一下止回閥的品牌、與外觀等等，查看抽水泵止回閥的性能，再查看水泵止回閥的密封性能，均要經過嚴格的測試才可以使用。
（2）管道式止回閥：閥瓣沿著閥體的中心線滑動的閥門，潛水泵管道式止回閥的體積小，重量會比較輕，加工工藝會很好，它是止回閥發展的方向之一。
（3）止回閥需要安裝在潛水泵的出口和出口控制閥之間的位置，便于檢修止回閥。
（4）升降式止回閥：直通式升降式止回閥應該安裝在水平管道上。
（5）立式升降式止回閥需要安裝在垂直管道上，介質是自下而上進行流動。介質進出口通道方向和閥座通道方向相同流動阻力較直通式小。
（6）閥瓣會沿著閥體中心線滑動的閥門。

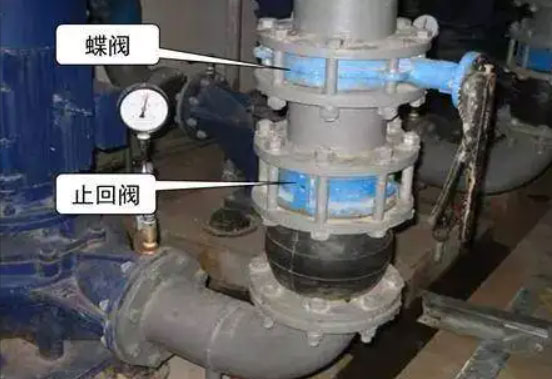

水泵止回閥蝶閥安裝圖
水泵止回閥安裝注意事項
（1）在管線中請勿使止回閥承受重量，大型的污水泵止回閥應該獨立支撐，確保不受管道系統產生的壓力影響。
（2）離心水泵止回閥安裝時注意介質流動的方向應該和閥體所標注的箭頭方向一致。
（3）升降式垂直瓣止回閥應該安裝在垂直管道上。
（4）升降式水平瓣止回閥應該安裝在水平管道上。
水泵止回閥的安裝方法及注意事項由水泵廠家總結，推薦閱讀：水泵有幾種類型？
